PLT240-2HT160
Vakuum / Reinraum Mehrachssysteme

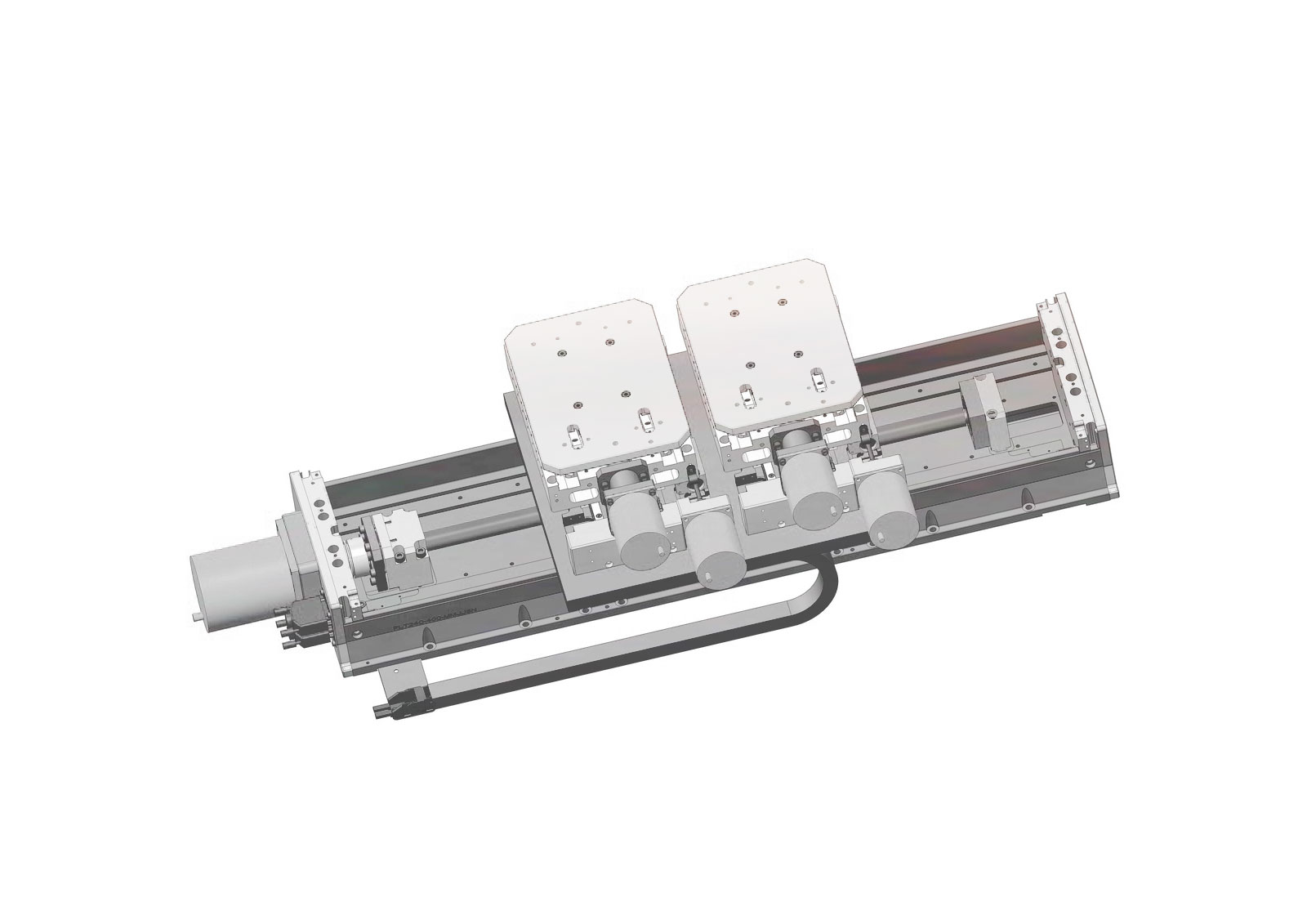

Linearachse mit zwei Hubeinheiten

Eine Linearachse PLT240 mit Kugelgewindetrieb und Vakuum-Schrittmotor ist die Basis für diese Mehrachskombination. Zwei Hubtische HT160 fahren auf dem Schlitten der Linearachse. Die Hubtische arbeiten nach dem Keilprinzip und werden jeweils mit Kugelgewindetrieb und Schrittmotor angetrieben.

Verwendete Standard Komponenten

HT160-SM

Präzisionshubtisch, vertikal (Spindelantrieb), Hub 16 mm, Repro ± 1.7 µm, Last 5 kg, Speed 2,2 mm/s

PLT240-DLM

High Performance Stage (Linearmotor), Hub 200 - 1000 mm, Repro 0.4 µm, Last 15 kg, Speed 1815 mm/s

PLT240-AC

High Performance Stage (Spindelantrieb), Hub 200 - 850 mm, Repro ± 0.4 µm, Last 64 kg, Speed 260 mm/s

PLT240-SM

Hochlast Lineartisch (Spindelantrieb), Hub 200 - 850 mm, Repro ± 3.9 µm, Last 42 kg, Speed 60 mm/s

HT160-DC

Präzisionshubtisch, vertikal (Spindelantrieb), Hub 16 mm, Repro ± 0.7 µm, Last 5 kg, Speed 16.6 mm/s
