HT240-SM
Hubtische

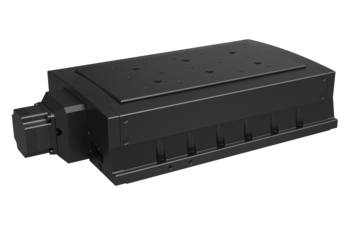

Industrietauglicher Hochlast Z-Stage, vertikal (Spindelantrieb), Hub 25 mm, Repro ± 1.7 µm, Last 44 kg, Speed 3.4 mm/sHubtisch speziell für hohe Lasten ausgelegt. Ausgestattet mit einem Schrittmotor.

Ideal für hohe Lasten

Für Bewegungen in vertikale Richtung bietet Steinmeyer Mechatronik mit dem HT240 ein Produkt, das speziell für hohe Lasten ausgelegt ist und gleichzeitig hervorragende Auflösungswerte aufweist. Dank seines robusten, industrietauglichen Designs ist er partikel- und staubgeschützt und lässt sich für Schwerlastanwendungen im industriellen Umfeld einsetzen.

Einfach kombinierbar

Der HT240 ist mit Schrittmotor oder AC-Motor ausgestattet und verfährt mit einem Hub von bis zu 25 mm.
Dank unserer modularen Achssysteme lässt er sich problemlos mit passendem Dreh- oder Lineartischen der PLT-Serie zu komplexen Mehrachssystemen kombinieren.

Geeignet für industrielle Anwendungen

Der HT240 wird vornehmlich dort eingesetzt, wo hohe Lasten exakt positioniert werden – im Sonder- und Präzisionsmaschinenbau, in der Lasertechnik, der Automatisierungsindustrie sowie der Messtechnik.

Spezifikationen

Modell HT240		-25-SM
Verfahrweg	[mm]	25
Wiederholgenauigkeit unidirektional	[μm]	± 1.7
Wiederholgenauigkeit bidirektional	[μm]	± 2.7
Positioniergenauigkeit	[μm]	± 9.6
Ebenheitsabweichung	[μm]	± 1.3
Geradheitsabweichung	[μm]	± 1.3
Positioniergeschwindigkeit	[mm/s]	1.7
Max. Geschwindigkeit	[mm/s]	3.4
Max. Beschleunigung	[m/s²]	0.03
Max. Last F_x	[N]	440
Max. Last F_y	[N]	440
Max. Last F_z	[N]	410
Max. Lastmoment M_x	[Nm]	35
Max. Lastmoment M_y	[Nm]	45
Max. Lastmoment M_z	[Nm]	55
Nicken	[µrad]	± 50
Gieren	[µrad]	± 30
Gewicht	[μm]	18

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.

Passende Controller

FMC 220

Vielfältig kombinierbarer Controller, ideal für Laboranwendungen, Steuerung von 1 – 128 Achsen gleichzeitig

SPS

Wir unterstützen die Anbindung unserer Systeme an SPS-Architekturen z.B. Beckhoff

CAD-Daten/Datenblätter

STM_HT240_SM_lifting-stage_step-file.zip

hubtisch-xy-stage-ht240-datenblatt-data-sheet-steinmeyer-mechatronik.pdf

Ausführungen Reinraum, Strahlung und Vakuum

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10E-6 mbar und min. Reinraum Klasse ISO 6 - oder noch besser - verfügbar.
