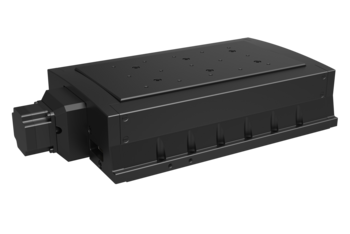

HT240-AC
Hubtische
Hochlast Z Stage, vertikal (Spindelantrieb), Hub 25 mm, Repro ± 0.7 µm, Last 44 kg, Speed 16.6 mm/s

Ideal für hohe Lasten
Für Bewegungen in vertikale Richtung bietet Steinmeyer Mechatronik mit dem HT240 ein Produkt, das speziell für hohe Lasten ausgelegt ist und gleichzeitig hervorragende Auflösungswerte aufweist. Dank seines robusten, industrietauglichen Designs ist er partikel- und staubgeschützt und lässt sich für Schwerlastanwendungen im industriellen Umfeld einsetzen.
Einfach kombinierbar
Der HT240 ist mit einem Schrittmotor oder AC-Motor ausgestattet und verfährt mit einem Hub von bis zu 25 mm.
Dank unserer modularen Achssysteme lässt er sich problemlos mit passendem Dreh- oder Lineartischen der PLT-Serie zu komplexen Mehrachssystemen kombinieren.
Geeignet für industrielle Anwendungen
Der HT240 wird vornehmlich dort eingesetzt, wo hohe Lasten exakt positioniert werden – im Sonder- und Präzisionsmaschinenbau, in der Lasertechnik, der Automatisierungsindustrie sowie der Messtechnik.
Modell HT240 | -25-AC-R | -25-AC-L | |
Verfahrweg | [mm] | 25 | 25 |
Wiederholgenauigkeit unidirektional | [μm] | ± 1.6 | ± 0.7 |
Wiederholgenauigkeit bidirektional | [μm] | ± 2.6 | ± 1.2 |
Positioniergenauigkeit | [μm] | ± 9.5 | ± 3.9 |
Ebenheitsabweichung | [μm] | ± 1.3 | ± 1.3 |
Geradheitsabweichung | [μm] | ± 1.3 | ± 1.3 |
Positioniergeschwindigkeit | [mm/s] | 8.3 | 8.3 |
Max. Geschwindigkeit | [mm/s] | 16.6 | 16.6 |
Max. Beschleunigung | [m/s2] | 0.2 | 0.2 |
Max. Last Fx | [N] | 440 | 440 |
Max. Last Fy | [N] | 440 | 440 |
Max. Last Fz | [N] | 410 | 410 |
Max. Lastmoment Mx | [Nm] | 35 | 35 |
Max. Lastmoment My | [Nm] | 45 | 45 |
Max. Lastmoment Mz | [Nm] | 55 | 55 |
Nicken | [µrad] | ± 50 | ± 50 |
Gieren | [µrad] | ± 30 | ± 30 |
Gewicht | [kg] | 18 | 18 |
Länge | [mm] | 360 | 360 |
Breite | [mm] | 240 | 240 |
Höhe | [mm] | 95 | 95 |

FMC 300
Einbau-Modul für dynamische Anwendungen und hohe Lasten und Spannung.

FMC 220
Vielfältig kombinierbarer Controller, ideal für Laboranwendungen, Steuerung von 1 – 128 Achsen gleichzeitig

FMC 250/280
Mehrachscontroller mit erhöhtem Strom und Spannung für Punkt–zu-Punkt Positionierung.

FMC400/450
Voll bahnfähiger Mehrachscontroller, einfaches Erstellen von eigenen Programmen.

SPS
Wir unterstützen die Anbindung unserer Systeme an SPS-Architekturen z.B. Beckhoff
