HT160-DC
Hubtische

Präzisionshubtisch, vertikal (Spindelantrieb), Hub 16 mm, Repro ± 0.7 µm, Last 5 kg, Speed 16.6 mm/s

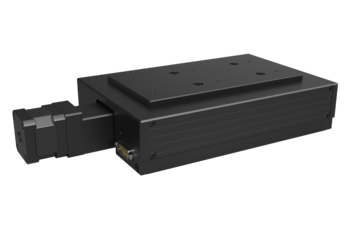

Hochpräziser Hubtisch

Der Hubtisch HT160 ist für hochpräzise vertikale Bewegungen geeignet und besitzt aufgrund seines Hub-Keil-Prinzips eine geringe Bauhöhe. Die Kombination aus Getriebemotoren und einem präzisen Kugelgewindetrieb ermöglicht kleinste Schrittweiten bei vergleichsweise hohen Lasten.

Kombinierbar mit PMT- und PLT-Serie

Ausgestattet mit Schrittmotor oder DC-Motor und Kreuzrollenführungen wurde der Hubtisch HT160 passend zur PMT160- und PLT-Serie entwickelt, wodurch sich vielseitige Kombinationsmöglichkeiten zu anspruchsvollen Mehrachssystemen ergeben.

Vielseitige Einsatzmöglichkeiten

Vorrangig wird dieser Hubtisch in der Messtechnik, der Sensorpositionierung, im Bereich Optik oder in der Mikrobearbeitung eingesetzt. Für Anwendungen in Forschung und Entwicklung ist er zudem in Vakuumausführung erhältlich.

Spezifikationen

Modell HT160		-16-DC-R	-16-DC-L
Verfahrweg	[mm]	16	16
Wiederholgenauigkeit unidirektional	[μm]	± 1.6	± 0.7
Wiederholgenauigkeit bidirektional	[μm]	± 2.6	± 1.2
Positioniergenauigkeit	[μm]	± 7.1	± 3
Ebenheitsabweichung	[μm]	± 0.8	± 0.8
Geradheitsabweichung	[μm]	± 0.8	± 0.8
Positioniergeschwindigkeit	[mm/s]	8.3	8.3
Max. Geschwindigkeit	[mm/s]	16.6	16.6
Max. Beschleunigung	[m/s²]	0.2	0.2
Max. Last F_x	[N]	50	50
Max. Last F_y	[N]	50	50
Max. Last F_z	[N]	45	45
Max. Lastmoment M_x	[Nm]	1.7	1.7
Max. Lastmoment M_y	[Nm]	1.8	1.8
Max. Lastmoment M_z	[Nm]	1.6	1.6
Nicken	[µrad]	± 40	± 40
Gieren	[µrad]	± 20	± 20
Auflösung	[μm]	0.042	0.1
Gewicht	[kg]	4.5	4.5

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.

Passende Controller

FMC 220

Vielfältig kombinierbarer Controller, ideal für Laboranwendungen, Steuerung von 1 – 128 Achsen gleichzeitig

FMC400/450

Voll bahnfähiger Mehrachscontroller, einfaches Erstellen von eigenen Programmen.

SPS

Wir unterstützen die Anbindung unserer Systeme an SPS-Architekturen z.B. Beckhoff

CAD-Daten/Datenblätter

STM_HT160_DC_lifting-stage_step-file.zip

STM_HT160_DC-B_lifting-stage_step-file.zip

hubtisch-xy-stage-ht160-datenblatt-data-sheet-steinmeyer-mechatronik.pdf

Systeme mit HT160-DC

Ausführungen Reinraum, Strahlung und Vakuum

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10E-6 mbar und min. Reinraum Klasse ISO 6 - oder noch besser - verfügbar.
