DT310-SM
Drehtische

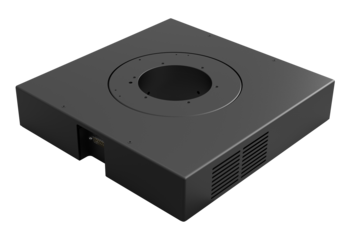

Präziser Drehtisch, universell einsetzbar, großes Durchlicht 100 mm, 120 N Last, 0.005° Wiederholgenauigkeit, Schrittmotor

Flacher Drehtisch mit großem Durchlicht

Der hochpräzise Drehtisch, mit flacher Bauform und hervorragender Ablaufgenauigkeit, ermöglicht vielfältige Anwendungen. Durch seine große Apertur ist dieser insbesondere für Aufgabenstellungen in der Inspektion und Medizinindustrie geeignet.

Universell einsetzbar für Anwendungen mit großer Apertur

Unbegrenzter Stellbereich

Belastbarkeit bis 120 N

Hohe Wiederholgenauigkeit bis zu 0.005 µrad

Optional verfügbar mit DC-Motor oder AC-Servo mit Motor-Encoder und verschiedenen Messsystemauflösungen

Anwendungsbereiche

Universelle Einsatzmöglichkeiten z.B. Micro-Messtechnik, Medizinindustrie, Probeninspektion, Präzisions-Mikromontage, Photonik und Optik, Forschung und Entwicklung, Experimentalphysik.

Spezifikationen

DT310		-SM
Verfahrweg	[deg]	n x 360
Wiederholgenauigkeit unidirektional	[deg]	± 0.005
Wiederholgenauigkeit bidirektional	[deg]	± 0.007
Positioniergenauigkeit	[deg]	± 0.075
Exzentrizität	[μm]	±3
Positioniergeschwindigkeit	[deg/s]	25
Max. Beschleunigung	[deg/s²]	491
Max. Last F_z	[N]	120
Max. Lastmoment M_z	[Nm]	12.2
Max. Lastmoment M_x,y	[Nm]	22.9
Länge	[mm]	310
Breite	[mm]	310
Höhe	[mm]	65
Durchlicht	[mm]	100
Gewicht	[kg]	6.2
Motor		Schrittmotor, Stepper Motor
Feedback		Open Loop

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.

Passende Controller

SPS

Wir unterstützen die Anbindung unserer Systeme an SPS-Architekturen z.B. Beckhoff

CAD-Daten/Datenblätter

STM_DT310_rotary-stage_step-file.zip

STM_DT310-SM_rotary-stage_data-sheet.pdf

Systeme mit DT310-SM

System konfigurieren

Angepasstes System für Ihr Gesamtkonzept

Name *

Unternehmen *

Email *

Telefon *

System

Umwelt

Last

Verfahrweg

Genauigkeit

Quelle *

Nachricht *

Ausführungen Reinraum, Strahlung und Vakuum

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10E-6 mbar und min. Reinraum Klasse ISO 6 - oder noch besser - verfügbar.
