DT310-AC
Drehtische

Präziser Drehtisch, universell einsetzbar, großes Durchlicht 100 mm, 120 N Last, 0.024° Wiederholgenauigkeit, AC-Servo

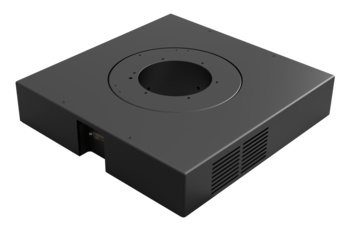

Flacher Drehtisch mit großem Durchlicht

Der hochpräzise Drehtisch, mit flacher Bauform und hervorragender Ablaufgenauigkeit, ermöglicht vielfältige Anwendungen. Durch seine große Apertur ist dieser insbesondere für Aufgabenstellungen in der Inspektion und Medizinindustrie geeignet.

Universell einsetzbar für Anwendungen mit großer Apertur

Unbegrenzter Stellbereich

Belastbarkeit bis 120 N

Hohe Wiederholgenauigkeit bis zu 0.024 µrad

Optional verfügbar mit Schrittmotor oder DC-Motor mit Motor-Encoder und verschiedenen Messsystemauflösungen

Anwendungsbereiche

Universelle Einsatzmöglichkeiten z.B. Micro-Messtechnik, Medizinindustrie, Probeninspektion, Präzisions-Mikromontage, Photonik und Optik, Forschung und Entwicklung, Experimentalphysik.

Spezifikationen

DT310		AC-R
Verfahrweg	[deg]	n x 360
Wiederholgenauigkeit unidirektional	[deg]	± 0.024
Wiederholgenauigkeit bidirektional	[deg]	± 0.027
Positioniergenauigkeit	[deg]	± 0.094
Exzentrizität	[μm]	±3
Positioniergeschwindigkeit	[deg/s]	722
Max. Beschleunigung	[deg/s²]	14433
Max. Last F_z	[N]	120
Max. Lastmoment M_z	[Nm]	12.2
Max. Lastmoment M_x,y	[Nm]	22.9
Gewicht	[kg]	6.2
Länge	[mm]	310
Breite	[mm]	310
Höhe	[mm]	65
Durchlicht	[mm]	100
Motor		AC-Servo
Feedback		Motor-Encoder

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.

Passende Controller

SPS

Wir unterstützen die Anbindung unserer Systeme an SPS-Architekturen z.B. Beckhoff

CAD-Daten/Datenblätter

STM_DT310_rotary-stage_step-file.zip

STM_DT310-AC_rotary-stage_data-sheet.pdf

System konfigurieren

Angepasstes System für Ihr Gesamtkonzept

Name *

Unternehmen *

Email *

Telefon *

System

Umwelt

Last

Verfahrweg

Genauigkeit

Quelle *

Nachricht *

Ausführungen Reinraum, Strahlung und Vakuum

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10E-6 mbar und min. Reinraum Klasse ISO 6 - oder noch besser - verfügbar.
