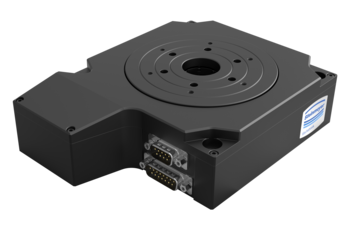

DT130-DC
Drehtische

Drehtisch mit Schneckenantrieb und DC-Motor für hohe Selbsthaltekräfte und Wiederholgenauigkeit.

Drehtisch mit hoher Auflösung

Der Drehtisch DT130 ist konzipiert worden, um geringe Lasten präzise zu positionieren. Der Schneckenantrieb garantiert sehr hohe Selbsthaltekräfte in der gewünschten Position und ermöglicht durch die hohe Auflösung gleichzeitig eine hohe Wiederholgenauigkeit.

Einfach ansteuerbar und kombinierbar

Der Drehtisch DT130 ist mit einem Schrittmotor oder DC-Motor verfügbar und kann mittels unserer innovativen Controller der FMC-Serie unkompliziert angesteuert werden. Zusätzlich lässt sich der Drehtisch mühelos mit dem passenden Mikrotisch MT130 zu einem Mehrachssystem kombinieren.

Optimal für die Messtechnik

Der Drehtisch DT130 entspricht mit seinen Ablaufwerten den speziellen Anforderungen, welche gerade in der Messtechnik von höchster Bedeutung sind. Außerdem lässt er sich ideal für Anwendungen in der Laserbearbeitung, Photonik oder in Forschung und Entwicklung einsetzen.

Spezifikationen

DT130		-DC-R	-DC-W
Verfahrweg	[deg]	nx360	nx360
Wiederholgenauigkeit unidirektional	[deg]	± 0.005	± 0.002
Wiederholgenauigkeit bidirektional	[deg]	± 0.007	± 0.004
Positioniergenauigkeit	[deg]	±0.07	±0.015
Exzentrizität	[μm]	±5	±5
Positioniergeschwindigkeit	[deg/s]	90	90
Max. Beschleunigung	[deg/s²]	900	900
Max. Last F_z	[N]	40	40
Max. Lastmoment M_z	[Nm]	0.5	0.5
Max. Lastmoment M_x,y	[Nm]	3	3
Gewicht	[kg]	2	2

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden. Sprechen Sie uns an.

Passende Controller

FMC 220

Vielfältig kombinierbarer Controller, ideal für Laboranwendungen, Steuerung von 1 – 128 Achsen gleichzeitig

SPS

Wir unterstützen die Anbindung unserer Systeme an SPS-Architekturen z.B. Beckhoff

CAD-Daten/Datenblätter

STM_DT130-DC-SM_rotary-stage_step-file.zip

STM-DT130-DC_SM_rotary-stage_data-sheet.pdf

Systeme mit DT130-DC

System konfigurieren

Angepasstes System für Ihr Gesamtkonzept

Name *

Unternehmen *

Email *

Telefon *

System

Umwelt

Last

Verfahrweg

Genauigkeit

Quelle *

Nachricht *

Ausführungen Reinraum, Strahlung und Vakuum

Nahezu alle atmosphärischen Standardachsen sind eloxiert mit UHV-Schmierung für Restdrücke bis 10E-6 mbar und min. Reinraum Klasse ISO 6 - oder noch besser - verfügbar.
