XYZ Inspektionsportal | XY Linearmotor, Profilschiene | Z Kugelgewindetrieb, DC-Motor | Hub 720 x 720 x 100 mm
Portale

782300:148.26

Hochpräzise Qualitätssicherung für Reinraumanwendungen

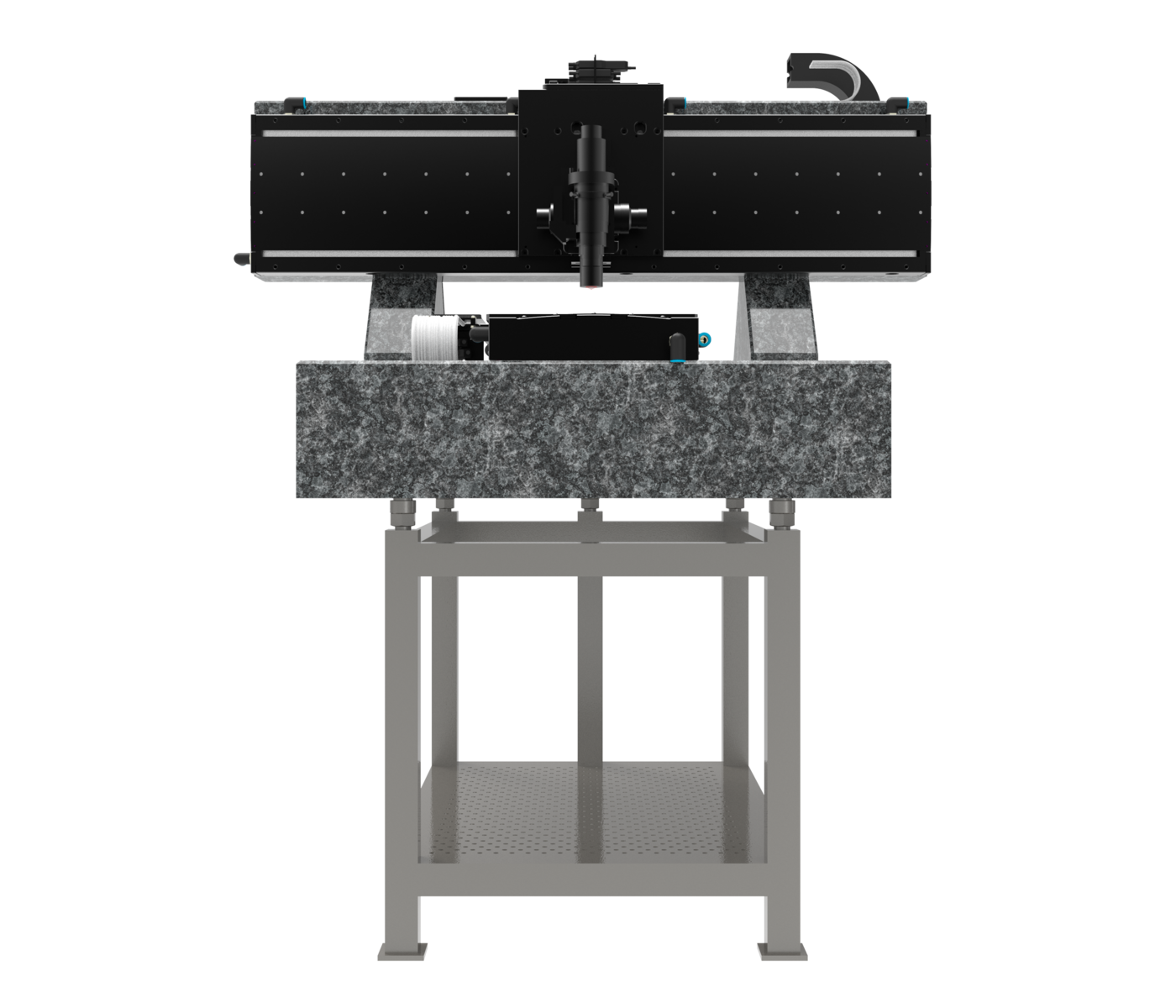

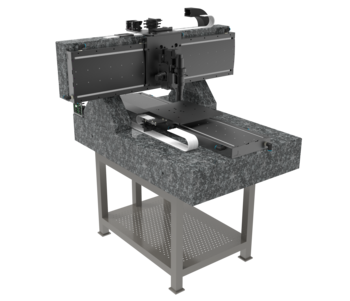

Dieses Inspektionssystem (hier ohne Abdeckung gezeigt) ist speziell für die automatisierte Qualitätskontrolle entwickelt. Das Positioniersystem erlaubt die Positionierung entlang zweier linearer Achsen. Eine hochauflösende Kamera bzw. Sensor wird relativ zur Probe verfahren um Geometrien zu prüfen, Messungen auszuführen und spezielle Qualitätsmerkmale zu dokumentieren. Die Steuerung erfolgt über einen separaten Motion-Controller für drei Achsen.

Automatisierte und wartungsarme 24/7 Inspektion

Inspektion mehrerer Objekte gleichzeitig durch Verfahrwege bis 720 mm

Verringerung der Zykluszeit mit Geschwindigkeiten bis zu 750 mm/s und Beschleunigungen mit 2 m/s²

Präzise Messergebnisse und enorme Qualitätssteigerungen mit Wiederholgenauigkeiten bis 1 µm

Wartungsarmer 24/7 Betrieb und flexibles Wartungskonzept durch den schnellen Systemaustausch auf der Granitstruktur

Optional erweiterbar:

Verschiedene Verfahrwege bis 720 mm
Optional mit motorisierter Z-Achse
Ausführung für Reinraum ISO 14644-1 Klasse 2 (bis Klasse 1 auf Anfrage)
Anschlüsse für Absaugung und umlaufende Bandabdeckungen
Mit/ohne Gestell und Grundplatte aus Granit oder Aluminium
Integration in die kundenspezifische Gesamtanwendung
Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsfelder

Automatische Inspektion in Reinräumen z.B. 300 mm Wafer, Probecards und Leiterplatten, AOI, Qualitätssicherung, Mikroskopie großer Probe, Oberflächenprüfung, Messung von Chip, Messung von Objekten auf komplizierten geometrischen Formen

Spezifikationen

782300:148.26		X	Y	Z
Verwendetes Standardsystem		PMT290-EDLM	PMT290-EDLM
Verfahrweg	[mm; deg]	720	720	100
Wiederholgenauigkeit unidirektional	[µm; deg]	± 0.3	± 0.3	± 1.5
Wiederholgenauigkeit bidirektional	[µm; deg]	± 0.7	± 0.7	± 2.5
Positioniergeschwindigkeit	[mm/s; deg/s]	750	750	150
Spitzengeschwindigkeit	[mm/s; deg/s]	1500	1500	300
Max. Last	[N]	150	150	± 200
Motor		Dynamischer Linearmotor (eisenlos)	Dynamischer Linearmotor (eisenlos)	AC Servo
Antrieb				Kugelgewindetrieb
Feedback		Linearmesssystem	Linearmesssystem	Motor Encoder

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
