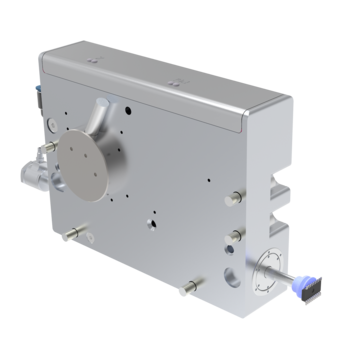

Z-Phi Dreh-Hub-Aktuator mit integrierter Steuerung (Reinraum ISO 8) | Z Linearmotor, Induktiver Sensor | Rz Schrittmor, Riemen | Hub - 14 mm x 360°
Kompakte Mehrachssysteme

786008:002.26

Linear- und Rotationsbewegungen präzise kombiniert

Mit diesem Z-Phi-Positionierer können präzise Linear- und Rotationsbewegungen hochkompakt kombiniert werden. Die Bewegung kann entweder synchron zueinander oder völlig unabhängig voneinander programmiert werden. Der Motion Controller mit Feld-Bus-Schnittstelle ist Plug-and-Play-fähig und befindet sich direkt in der Positioniereinheit. Der Aktuator lässt sich leicht mit weiteren Dreh-, Nivellier und Linearachsen für anspruchsvolle Aufgaben kombinieren.

Plug-and-Play-fähig und wartungsarm

Ideal für die automatisierte Reinraumproduktion z.B. justieren, eindrehen, stapeln, abfüllen und verschließen

Synchronisierte oder unabhängige lineare und rotierende Bewegungen bis 14 mm x 360° (Verfahrwege erweiterbar)

Einbindung von über 64 Aktuatoren an einem Bussystem

Voll kontrollierte Ansteuerung der gesamten Bewegung

Lange Lebensdauer und schnelle Wartung durch die Plug-and-Play-Fähigkeit

Optionen:

Kundenspezifische Software- und Elektronikmodule z.B. Selbstdiagnose, Fernwartung, Fehlerkompensation
Modulare Kombination mit Linear- oder Drehtischen z.B. DT240
Individueller Systemaufbau, Schwingungsisolierung, Sicherheitkonzept
Ausführungen für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage)
Ausführung für den kraftgesteuerten Betrieb
Individuelle Lösungsfindung mit 3D-Entwurf für die Positionieraufgabe

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen oder die ganz Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Automatisierte Reinraum-Assembly, Bestückung von elektronischen Komponenten / Sensoren, Ausrichten, Justage, Abfüllen, Verschließprozesse, Flexibilisierung für die Verpackungs- und Pharmaindustrie

Spezifikationen

786008:002.26		Z	Rz
Verfahrweg	[mm; deg]	14	n x 360
Wiederholgenauigkeit unidirektional	[µm; deg]	7	0.03°
Wiederholgenauigkeit bidirektional	[µm; deg]	10	0.05°
Positioniergeschwindigkeit	[mm/s; deg/s]	500	2769
Spitzengeschwindigkeit	[mm/s; deg/s]	1000	5538
Max. Last (2 A)	[N]	8.3	8.3
Motor		Linearmotor, eisenbehaftet	Schrittmotor
Antrieb			Riemen
Feedback		Induktiver Sensor	Induktiver Sensor
Länge x Breite x Höhe	[mm]	218 x 42 x 106 mm

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
