MP130-3 Miniatur-XYZ-Positioniersystem, kartesisch | DC-Motor/ Schrittmotor, Kugelgewindetrieb | Repro ± 2.3 µm | Hub 50 x 50 x 50 mm
Kompakte Mehrachssysteme

782327:032.24

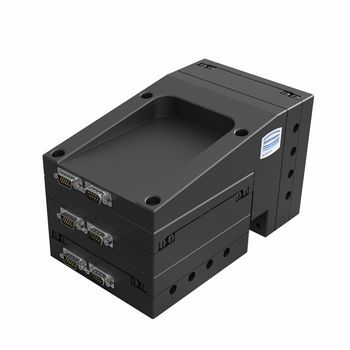

Hochdynamisches 3-Achs-Justiersystem:

bis 45 N Last, DC-/Schrittmotor mit opitmierter Preis-Leistung

Das kompakte 3-Achs-Justagesystem mit Spindelantrieb und DC- oder Schrittmotor lässt sich unkompliziert über unsere Controller der FMC-Serie ansteuern. Mit der passenden Inbetriebnahme-Software FMC Quick steht Ihnen das System innerhalb weniger Minuten für erste Tests zur Verfügung.

µm-Präzision durch die hohe Steifigkeit

Belastbarkeit bis 45 N

Hohe Dynamik bei Geschwindigkeiten bis 30 mm/s

gute Ablaufwerte

minimaler Reibungswiderstand durch Kreuzrollenführung

Anwendungsfelder

Mikrobearbeitung und Mikromontage, in der Forschung und Entwicklung, Sondermaschinenbau, Ausrichtung optischer Komponenten/Bauteile, automatisierte Wafer-Tests, Aufbau-und Verbindungstechniken in der Siliziumphotonik

Spezifikationen

MP130-DC		X	Y	Z
Standardsystem		MP130-DC	MP130-DC	MP130-DC
Verfahrweg	[mm]	50	50	50
Wiederholgenauigkeit unidirektional	[µm]	± 2.5	± 2.5	± 2.5
Wiederholgenauigkeit bidirektional	[µm]	± 4.5	± 4.5	± 4.5
Positioniergeschwindigkeit	[mm/s]	30	30	1
Max. Last	[N]	45	45	45
Länge x Breite x Höhe	[mm]	216 x 130 x 131
Motor		DC-Motor	DC-Motor	DC-Motor
Führung		Kreuzrolle	Kreuzrolle	Kreuzrolle
Feedback		Motor-Encoder	Motor-Encoder	Motor-Encoder

MP130-SM		X	Y	Z
Standardsystem		MP130-SM	MP130-SM	MP130-SM
Verfahrweg	[mm]	50	50	50
Wiederholgenauigkeit unidirektional	[µm]	± 2.3	± 2.3	± 2.3
Wiederholgenauigkeit bidirektional	[µm]	± 4.3	± 4.3	± 4.3
Positioniergeschwindigkeit	[mm/s]	20	20	20
Max. Last	[N]	45	45	45
Länge x Breite x Höhe	[mm]	216 x 130 x 131
Motor		Schrittmotor	Schrittmotor	Schrittmotor
Führung		Kreuzrolle	Kreuzrolle	Kreuzrolle
Feedback		-	-	-

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
