Kompakte Mehrachssysteme

Manipulatoren und Aligner bieten hohe Präzision bei vielen Freiheitsgraden mit kleinen Hüben auf kleinsten Raum.

Durch die Kombination eines schnellen Automatisierungssystems wie einem Roboter und einem Aligner kann die Genauigkeit Ihrer Anlage um das 1000-fache steigen. Der Roboter führt die grobe, große Bewegung aus, der Aligner richtet das zu positionierende Objekt mit Mikrometer-Präzision aus. Durch diese Aufgabenteilung lassen sich hoher Durchsatz und höchste Genauigkeit kostengünstig realisieren.

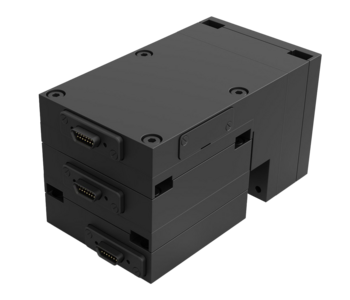

MP53-3 Miniatur-XYZ-Positioniersystem, kartesisch | XYZ Piezo Motor, Linearmaßstab | Repro ± 0.2 µm | Hub 10 x 10 x 10 mm
MP53-3 Miniatur-XYZ-Positioniersystem, kartesisch | XYZ Piezo Motor, Linearmaßstab | Repro ± 0.2 µm | Hub 10 x 10 x 10 mm
MP63-3 Miniatur-XYZ-Positioniersystem, kartesisch | XYZ DC-Motor / Schrittmotor, Gleitgewindetrieb | Repro ± 0.8 µm | Hub 25 x 25 x 25 mm
MP63-3 Miniatur-XYZ-Positioniersystem, kartesisch | XYZ DC-Motor / Schrittmotor, Gleitgewindetrieb | Repro ± 0.8 µm | Hub 25 x 25 x 25 mm
MP95-3 Miniatur-XYZ-Positioniersystem, kartesisch | Kugelgewindetrieb, DC-Motor, Linearmesssystem | Repro ± 1.5 µm | Hub 40 x 40 x 40 mm
MP95-3 Miniatur-XYZ-Positioniersystem, kartesisch | Kugelgewindetrieb, DC-Motor, Linearmesssystem | Repro ± 1.5 µm | Hub 40 x 40 x 40 mm
MP130-3 Miniatur-XYZ-Positioniersystem, kartesisch | DC-Motor/ Schrittmotor, Kugelgewindetrieb | Repro ± 2.3 µm | Hub 50 x 50 x 50 mm
MP130-3 Miniatur-XYZ-Positioniersystem, kartesisch | DC-Motor/ Schrittmotor, Kugelgewindetrieb | Repro ± 2.3 µm | Hub 50 x 50 x 50 mm
MP200-5 Miniatur-XYZ-Phi-Delta Positioniersystem, 3Z-Tripod auf einer XY Stage, Hexapod Alternative | Hub XYZ 2 x 2 x 2 mm, Ryz 1.5 x 1.5°
MP200-5 Miniatur-XYZ-Phi-Delta Positioniersystem, 3Z-Tripod auf einer XY Stage, Hexapod Alternative | Hub XYZ 2 x 2 x 2 mm, Ryz 1.5 x 1.5°
MP200-3 Miniatur-Z-Phi-Delta-Positioniersystem, Tripod | Schrittmotor, Gleitgewindetrieb | Hub 2 mm x 1.5° x 1.5°
MP200-3 Miniatur-Z-Phi-Delta-Positioniersystem, Tripod | Schrittmotor, Gleitgewindetrieb | Hub 2 mm x 1.5° x 1.5°
5DOF Miniatur-XYZ-Phi-Delta Positioniersystem, Tripod auf XY Apertur Stage | Hexapod Alternative | Hub XY 100 x 100 mm, Z 4 mm, Rx Ry 4°
5DOF Miniatur-XYZ-Phi-Delta Positioniersystem, Tripod auf XY Apertur Stage | Hexapod Alternative | Hub XY 100 x 100 mm, Z 4 mm, Rx Ry 4°
MP220-4 Miniatur-XY-Phi-Delta Positioniersystem, Kardan auf XY Apertur Stage | Hexapod Alternative | Hub XY 10 mm Rx Ry 4° | hohe Last bis 10 kg
MP220-4 Miniatur-XY-Phi-Delta Positioniersystem, Kardan auf XY Apertur Stage | Hexapod Alternative | Hub XY 10 mm Rx Ry 4° | hohe Last bis 10 kg
MP53-2-1 Miniatur-XY-Phi-Positioniersystem, kartesisch mit Rz-Korrektur, magnetfrei | XY-Rz Piezomotor, Linearmesssystem
MP53-2-1 Miniatur-XY-Phi-Positioniersystem, kartesisch mit Rz-Korrektur, magnetfrei | XY-Rz Piezomotor, Linearmesssystem

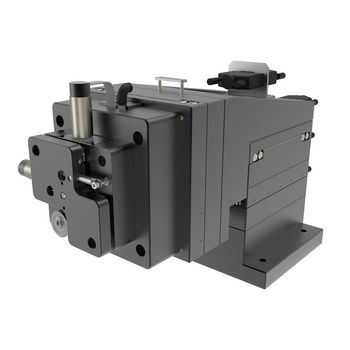

MT130-3-3 Miniatur-6-Achs-Aligner, kartesische Linearanordnung mit euzentrischer Drehverstellung | Hub XYZ 50 x 50 x 50 mm, Rxyz 4 x 4 x 4°
MT130-3-3 Miniatur-6-Achs-Aligner, kartesische Linearanordnung mit euzentrischer Drehverstellung | Hub XYZ 50 x 50 x 50 mm, Rxyz 4 x 4 x 4°
MP210-3 XYZ-Positionierer, temperaturstabil 0 - 40°C | DC-Motor, Gleitgewindetrieb, Linearmesssystem | Apertur 150 mm / 5" | Hub 25 x 25 x 25 mm
MP210-3 XYZ-Positionierer, temperaturstabil 0 - 40°C | DC-Motor, Gleitgewindetrieb, Linearmesssystem | Apertur 150 mm / 5" | Hub 25 x 25 x 25 mm
Z-Phi Dreh-Hub-Aktuator mit integrierter Steuerung (Reinraum ISO 8) | Z Linearmotor, Induktiver Sensor | Rz Schrittmor, Riemen | Hub - 14 mm x 360°
Z-Phi Dreh-Hub-Aktuator mit integrierter Steuerung (Reinraum ISO 8) | Z Linearmotor, Induktiver Sensor | Rz Schrittmor, Riemen | Hub - 14 mm x 360°

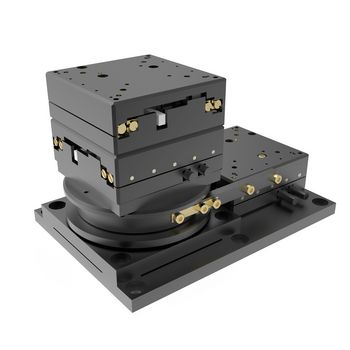

6-Achs Miniatur-XYZ-Theta-Phi-Delta Positioniersystem (Reinraum ISO 5) | Tripod, Drehtisch, XY- Stage, Hexapod Alternative | Hub XYZ 30 x 30 x 20 mm, RxRy 4°, Rz 360°
6-Achs Miniatur-XYZ-Theta-Phi-Delta Positioniersystem (Reinraum ISO 5) | Tripod, Drehtisch, XY- Stage, Hexapod Alternative | Hub XYZ 30 x 30 x 20 mm, RxRy 4°, Rz 360°
MP410-3 Hochvakuum Aligner bis 10E-6 mbar | XYRz Schrittmotor, Kugelgewindetrieb | Last 5 kg | Hub 15 x 15 x 5°
MP410-3 Hochvakuum Aligner bis 10E-6 mbar | XYRz Schrittmotor, Kugelgewindetrieb | Last 5 kg | Hub 15 x 15 x 5°

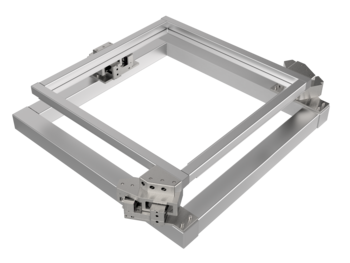

MP700-3 Flacher 3D Aligner | XYRz Linearmotor, Luftlager | Apertur 730 mm | Last 28 kg | Hub 5 x 5 mm x 5°
MP700-3 Flacher 3D Aligner | XYRz Linearmotor, Luftlager | Apertur 730 mm | Last 28 kg | Hub 5 x 5 mm x 5°

Angepasstes System für Ihr Gesamtkonzept

Sie suchen eine technische Lösung für Ihre Anwendung?

Jetzt den ersten 3D Entwurf in nur wenigen Tagen erhalten:
