YX-2Z Modulares High Speed Gantry | XY Linearmotor, Linearmessystem | 2x Z Kugelgewindetrieb, Motorencoder | Hub 500 x 570 x 100 mm
Gantries

789595:016.26

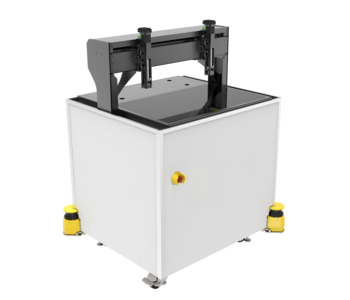

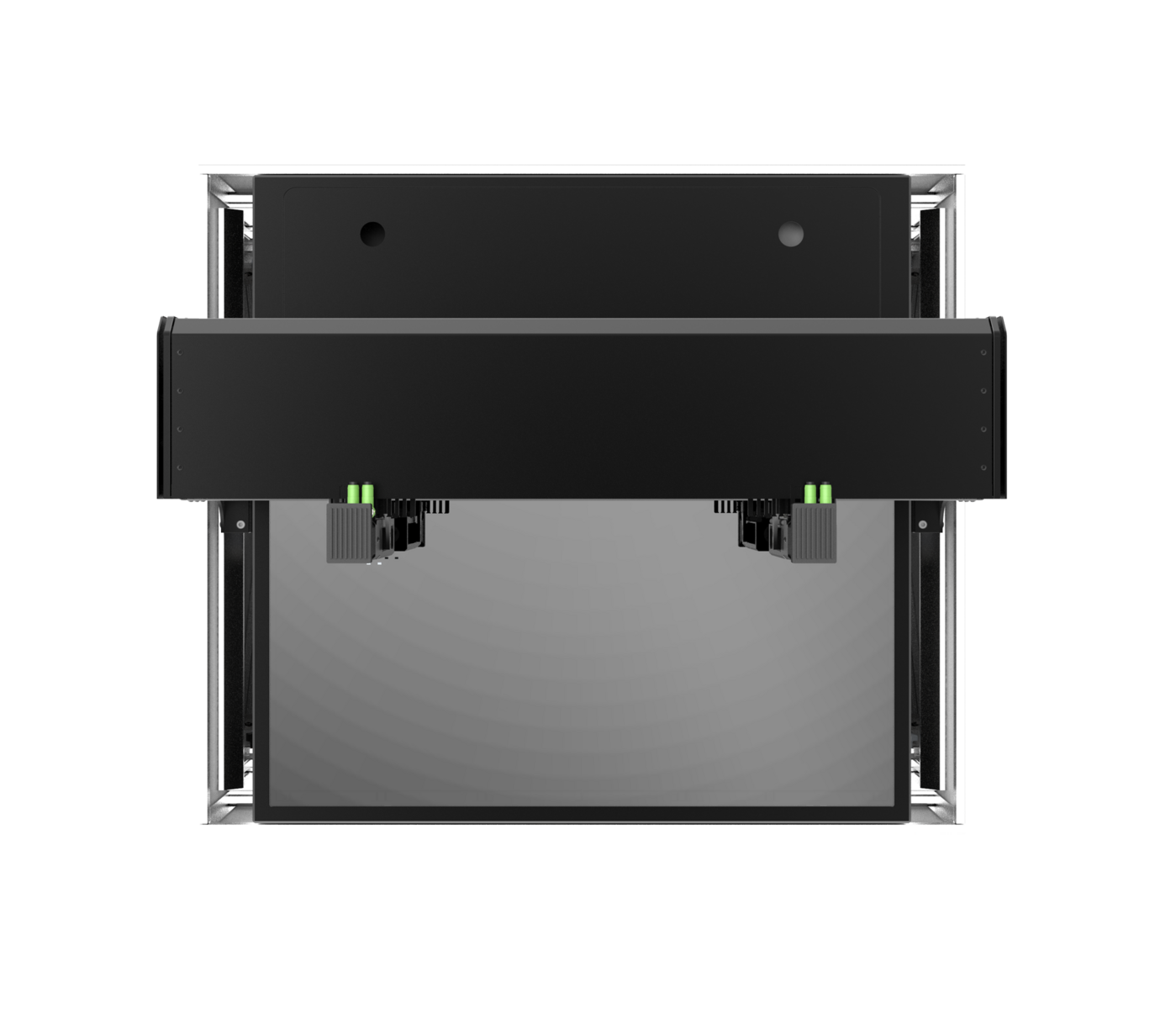

Modulares, skalierbares XYZ Gantry-System

Das modulare Positioniersystem besteht aus Untergestell, aufgesetzter Mechanik, Sicherheitskonzept mit Motion Control und bildet ein abgeschlossenes System. Das Gantry bewegt bis zu zwei kundenspezifische, austauschbare Prozessköpfe bis 10 kg an den Z-Achsen über die Probe für eine parallele XY-2Z-Überkopfbearbeitung. Die XY-Bewegungen erfolgen hochdynamisch, die Z-Verstellung darauf hochpräzise im Submikrometerbereich. Sämtliche Bestandteile sind kundenspezifisch anpassbar und erweiterbar.

High-Speed-Positionierung mit Submikrometerpräzision

Ideal für hochdynamische und hochpräzise Aufgaben mit Überkopfpositionierung

Große Verfahrwege von YX 500 x 570 | 2x Z 100 mm (skalierbar)

Zwei kundenspezifische, austauschbare Prozessköpfe bis insgesamt 10 kg

Submikrometer-Präzision bei bis zu 1.500 mm/s Geschwindigkeit und 2G Beschleunigung

Integriertes Motion Control und Sicherheitseinrichtung

Wartungsarm im 24/7-Betrieb, robust und hochperformant

Optional:

Kundenspezifisch anpassbar und erweiterbar: Express-3D-Entwurf, NDA, Prototypen
Auslegung für Reinraum, UHV/EUV, Labor und Produktion
Ausführung als Einzelmaschine, aneinanderreihbar oder integriert im Workflow
Gebrauchsfertige Steuerung inkl. Beispielsoftware via PC oder SPS-Integration

Einfache Konstruktion, hohe Performance, maximale Flexibilität

Alle Komponenten des Gantrys sind mit Blick auf optimale Performance bei maximaler Wirtschaftlichkeit ausgelegt. Der modulare Aufbau bietet größtmögliche Flexibilität und erlaubt einen schnellen Tausch der Baugruppen und Verschleißkomponenten im Wartungsfall. Zur Reduzierung der Partikelentwicklung sind Mechanik und Kabelführung voll umhaust. Das Gantry ist in allen Verfahrwegen skalierbar und kann mit sämtlichen Motoren kombiniert werden.

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen oder die ganz individuelle Lösungsfindung mit 3D-Entwurf für die anwendungsspezifische Positionieraufgabe.

Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsfelder

High-Speed-Positionierung, Automation, Pick & Place, Bestücken, Montieren, Fräsen, Messen, 3D-Druck, Pipettieren, Halbleiterinspektion, Optiksysteme, Medizintechnik, Maschinenbau: Lasertechnik

Spezifikationen

789595:016.26		X	Y	Z ₁	Z ₂
Standardsystem		LA125	LA125	LA45	LA45
Verfahrweg	[mm; deg]	500	570	100	100
Wiederholgenauigkeit unidirektional	[µm; deg]	± 0.4	± 0.4	± 2	± 2
Wiederholgenauigkeit bidirektional	[µm; deg]	± 0.5	± 0.5	± 2.5	± 2.5
Positioniergeschwindigkeit	[mm/s; deg/s]	1000	1000	250	250
Max. Geschwindigkeit	[mm/s]	1500	2000	500	500
Max. Beschlenigung	[mm/s²]	12	20	2	2
Max. Last	[N]			45	45
Motor		Dynamischer Linearmotor (eisenbehaftet)	Dynamischer Linearmotor (eisenbehaftet)	AC Servo / BLDC	AC Servo / BLDC
Drive				Kugelgewindetrieb	Kugelgewindetrieb
Feedback		Linearmesssystem	Linearmesssystem	Motor-Encoder	Motor-Encoder

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
