XY Blendenversteller | variable, eckige hochpräzise Laserstrahlformung zur Lasermikrobearbeitung | motorisiert
Serienbaugruppen und Komponenten

786006:001.26

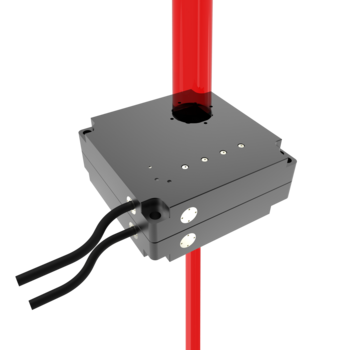

Variable viereckige Laserstrahlformung für Power-Laser

Der Blendensteller dient zum Einstellen eines Durchlassfensters für einen Power-Laser. Dieses Fenster ermöglicht es, den Laserstrahl zu maskieren. Dazu werden Einzelblenden positioniert, um sämtliche viereckige Abbildungsformungen zu erzeugen. Das Strahlzentrum ist dabei fix und nicht veränderlich.

Stufenlose Erzeugung sämtlicher konvexer, viereckiger Laserstahlformen z.b. Quadrat, Rechteck, Trapez, ect. bis zu einer Größe von 25 x 25 mm

Auflösungen bis 20 nm für die Herstellung und Bearbeitung von Mikrometallteilen mit ernormen Genauigkeiten, Detailauflösungen und Oberflächenqualitäten

Minimaler Platzbedarf im optischen Strahlengang durch ultraflaches Design

Reinraumtauglich bis ISO 14644-1 Klasse 5

Optional erweiterbar:

Ausführungen ISO 14644-1 (bis Klasse 1 auf Anfrage)
Integration in die kundenspezifische Gesamtanwendung
Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware

Höchste Präzision und kompakte Bauform

Da zum Einstellen des Durchlassfensters die Einzelblendenpaare synchron bewegt werden müssen, werden je zwei Einzelblenden von einer Spindel verstellt. Angetrieben wird der Blendensteller von einem DC-Motor sowie einer Präzisionsspindel. Der Motor kann zwei gegenläufige Bewegungen erzeugen. Darüber hinaus benötigt das flache Design nur wenig Baulänge im optischen Strahlengang. Da zum Einstellen des Durchlassfensters die Einzelblendenpaare synchron bewegt werden müssen, werden je zwei Einzelblenden von einer Spindel verstellt. Die gegenüberliegenden Blenden weisen dabei in der Parallelität lediglich eine Abweichung von maximal 10 µm auf.

Anwendungsbereiche

Erzeugung komplexer Geometrien in der Lasermikrobearbeitung z.B. Micro Laser Sintern, Laser-Feinschneiden, Laser-Mikrostrukturieren, Mikrostrukturdiagnostik, Laser-Mikrobohren, Laser-Mikrogravur, Additive Fertigung

Spezifikationen

786006:001.26		X	Y
Verfahrweg	[mm; deg]	25	25
Wiederholgenauigkeit unidirektional	[µm; deg]	± 2	± 2
Wiederholgenauigkeit bidirektional	[µm; deg]	± 2.7	± 2.7
Positioniergeschwindigkeit	[mm/s; deg/s]	0.5	0.5
Motor		DC-Motor	DC-Motor
Antrieb		Gleitgewindetrieb	Gleitgewindetrieb
Feedback		Motor-Encoder	Motor-Encoder

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
