Extrem feinfühlige Dosierachse für Infusionsgeräte | Hochpräzise X Linearachse für Infusionspumpen oder Life-Support
Serienbaugruppen und Komponenten

782409:014.26

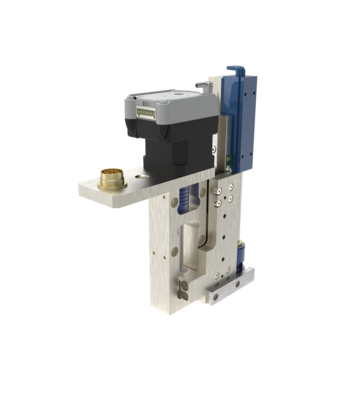

Hochpräzise redundante Messung zur Überwachung

Für die redundante Messung zur Überwachung der Dosierung von Infusionen, wird die Konstruktion einer hochpräzisen Linearachse an die Anwendung angepasst. Diese Funktion erfolgt durch ein Potentiometer, das Fehldosierungen und technische Störungen verhindert.

Extrem feinfühlige Dosierung – geringste Belastung für Patienten

Ideal für hochmoderne medizinische Geräte wie Infusionspumpen oder dem Life-Support

Absolut stabile und sichere Dosierung durch eine extrem hohe Wiederholgenauigkeit bis 1.2 µm

Genauste Anpassung der Infusionen auf die Bedürfnisse des Patienten über sehr lange Zeiträume

Interne Überwachung der Funktion durch ein Potentiometer, was Fehldosierung und technische Störungen verhindert

Hohe Lebensdauer bei gleichmäßig hochpräzisen Bewegungen durch einen verschleißfreien Antrieb

Besonderheiten:

Unabhängigkeit von Toleranzen der Dosierflasche durch einen sehr robusten, zuverlässigen als auch stark motorisierten Schrittmotor und Kugelgewindetrieb
Optimierbar für verschiedene Dosieranwendungen
Konfigurierbar für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage)

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Mikrometerdosierung, Infusionssysteme, Dosiersysteme, Dosiergeräte, Dosiertechnik, Infusionsgeräte, Injektion, Präzisionsregelung, Medikamentendosierung, Life-Support

Spezifikationen

782409:014.26		X
Verfahrweg	[mm; deg]	45
Wiederholgenauigkeit unidirektional	[µm; deg]	± 1.2
Wiederholgenauigkeit bidirektional	[µm; deg]	± 2.5
Positioniergeschwindigkeit	[mm/s; deg/s]	25
Max. Last	[N]	45
Motor		Schrittmotor
Antrieb		Kugelgewindetrieb
Feedback		Potentiometer

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
