Großes Durchlicht-Positioniersystem für hochpräzise Screeningaufgaben

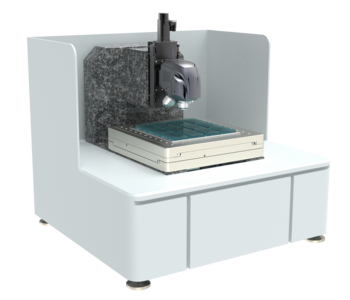

Dieses hochpräzise XY-Z Positioniersystem mit großer Apertur ermöglicht eine Vermessung von beiden Seiten bzw. mittels Durchleuchtung. In Z-Richtung kann ein kundenspezifisches Mikroskop, Kamera oder Sensor angebracht werden. Die Mikrotiterplatten werden auf dem Kreuztisch KDT600-EDML unter der Z-Achse bewegt. Bis zu 12 Well-Plates können bei einem Verfahrweg von 350 mm über dem großen Durchlicht von 400 mm platziert werden. Die Durchleuchtung der Proben von unten gewährleistet ein perfektes Screening von Bioreaktionen.

Kostenoptimierter Ersatz für Luftlagersysteme

Durch den Einsatz polierter Kreuzrollenführungen sowie geschliffener Platten wird eine Wiederholbarkeit von ± 0.15 µm in Geradheit und Ebenheit erzielt. Das Positioniersystem ist für höchste Wiederholbarkeit konzipiert und erreicht mittels Kompensation Genauigkeiten, die bisher ausschließlich Luftlagersystemen vorbehalten waren. Bei vergleichbarer Performance ist es deutlich kostengünstiger. Im Servicefall kann das System einfach von der gehausten Kabelführung getrennt werden. Das verkürzt die Wartung und erleichtert die Integration.

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Hochdurchsatz-Screening in der Pharmaforschung, Pharmatesting, Biotechnologie, Medizintechnik, Scansystem für Mikrotiterplatten, Laborautomation, Cytologie,  automatisierte Analysen, Zellbeobachtung, Ersatz von Luftlager XY-Systemen, Probenhandlung im Reinraum
