XY Scantisch für automatisierten Probenscan | Röntgen-, Ionenstrahlung sowie nicht kippbare Strahlquellen z.B. Synchrotron
Labor / Analytik

782339:008.26

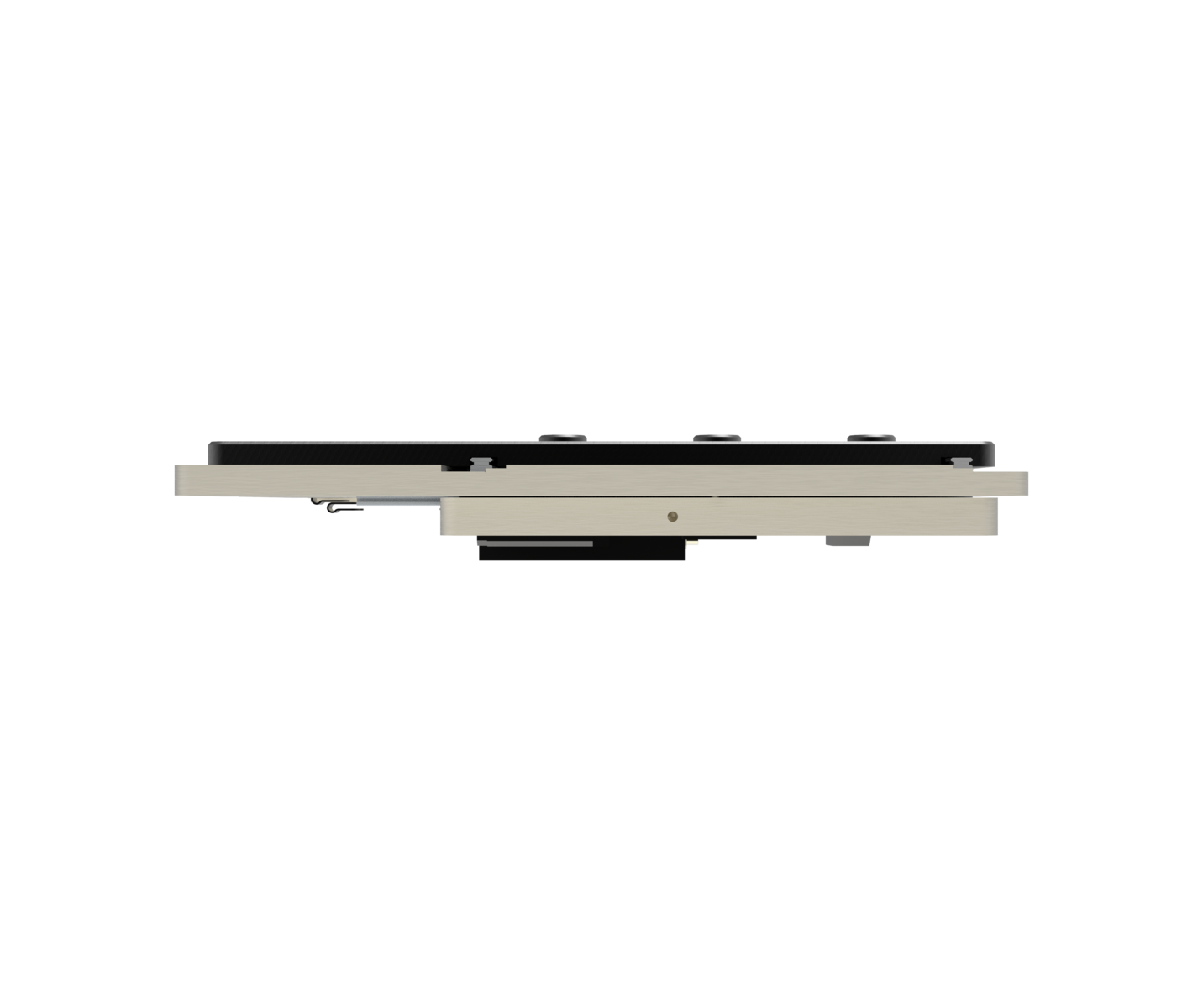

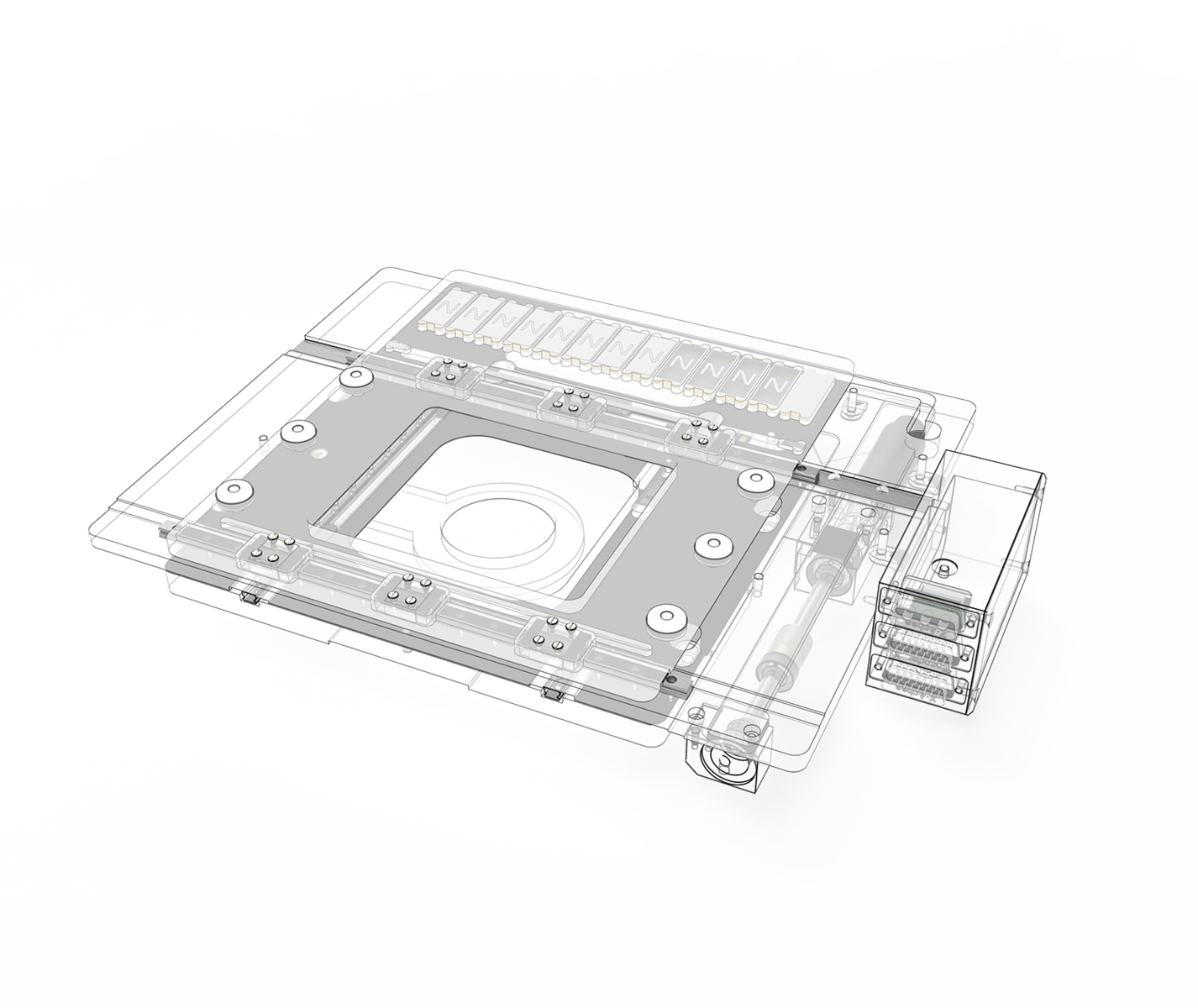

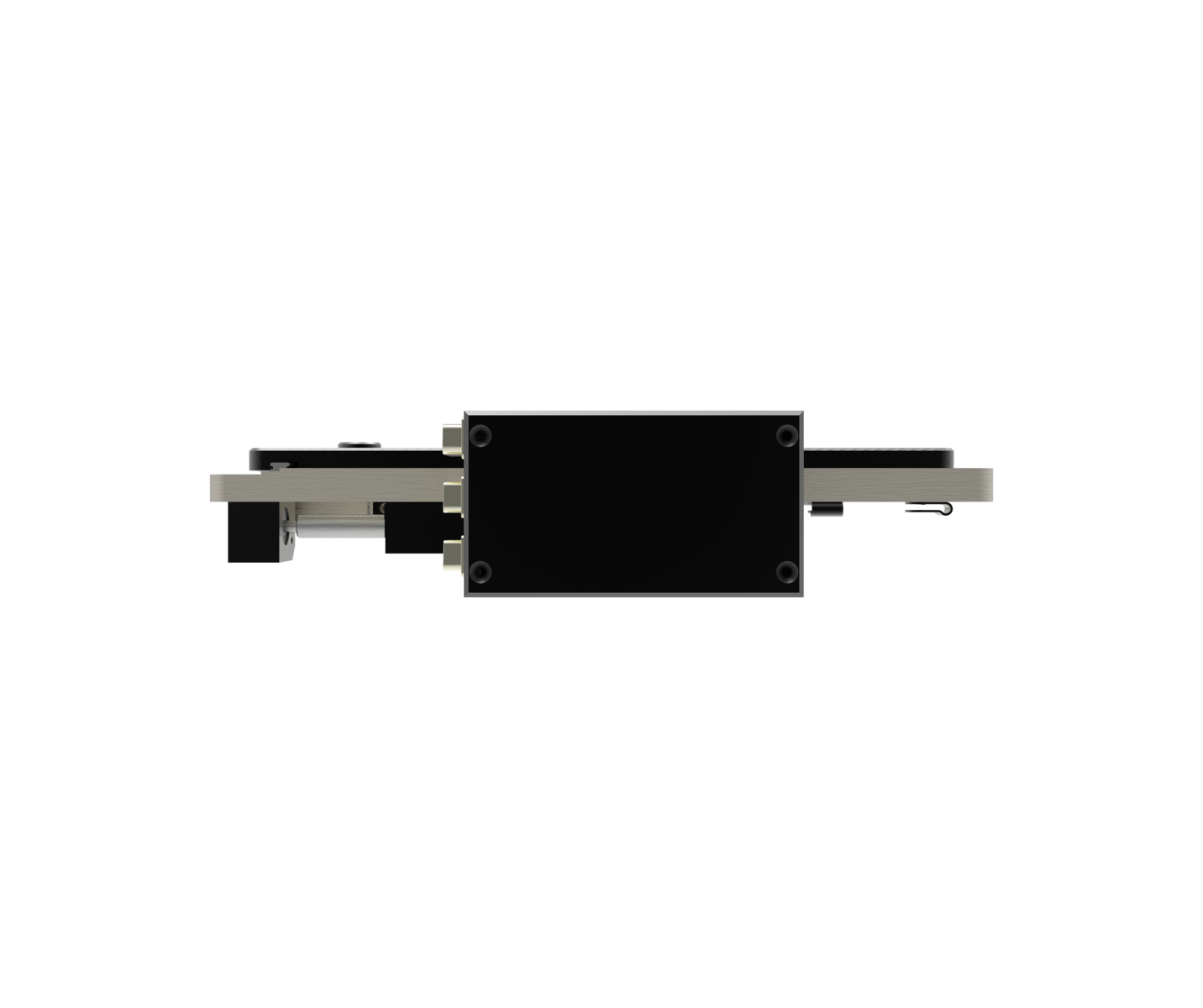

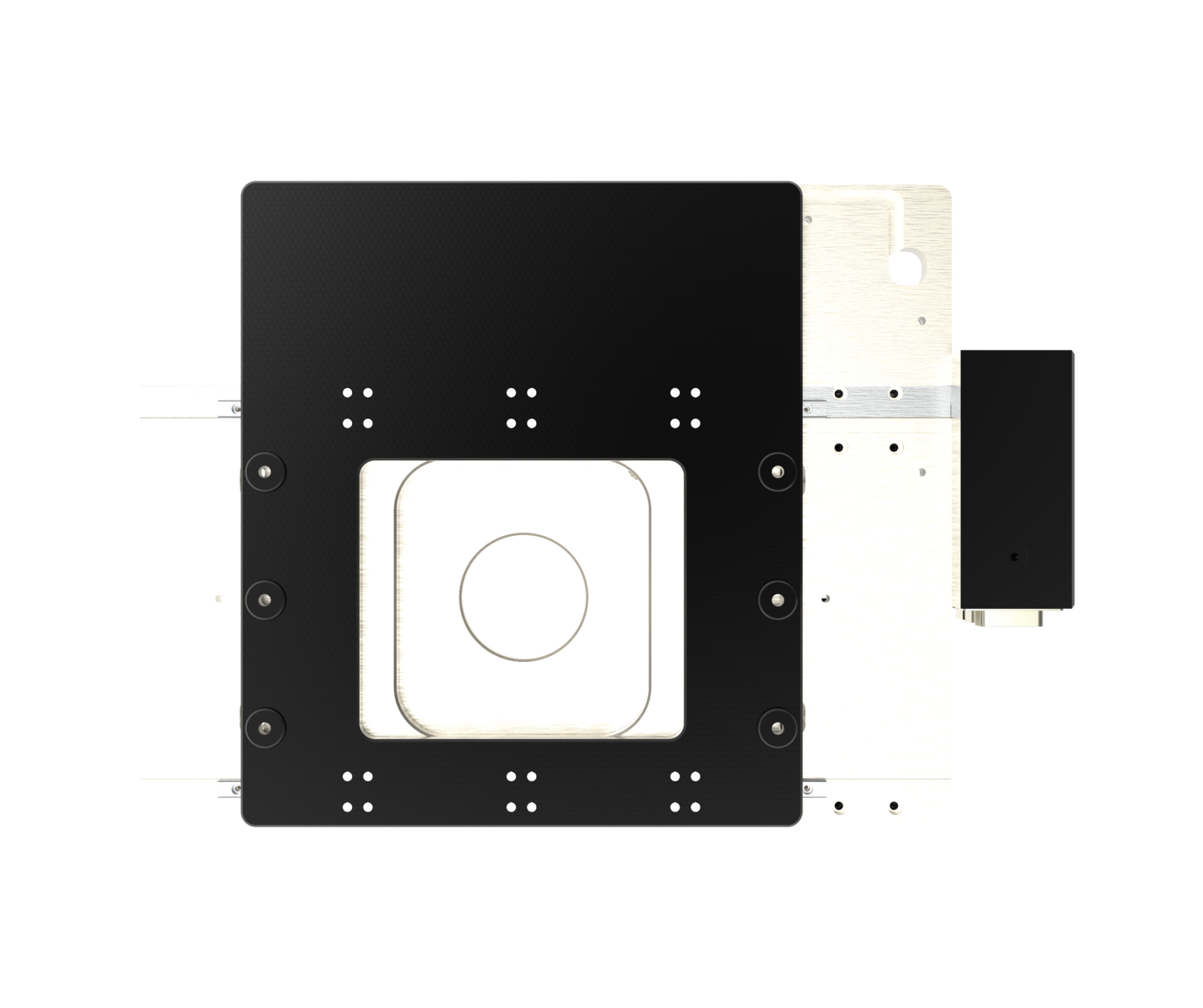

Scantisch für hochpräzise Analysen von Laborproben

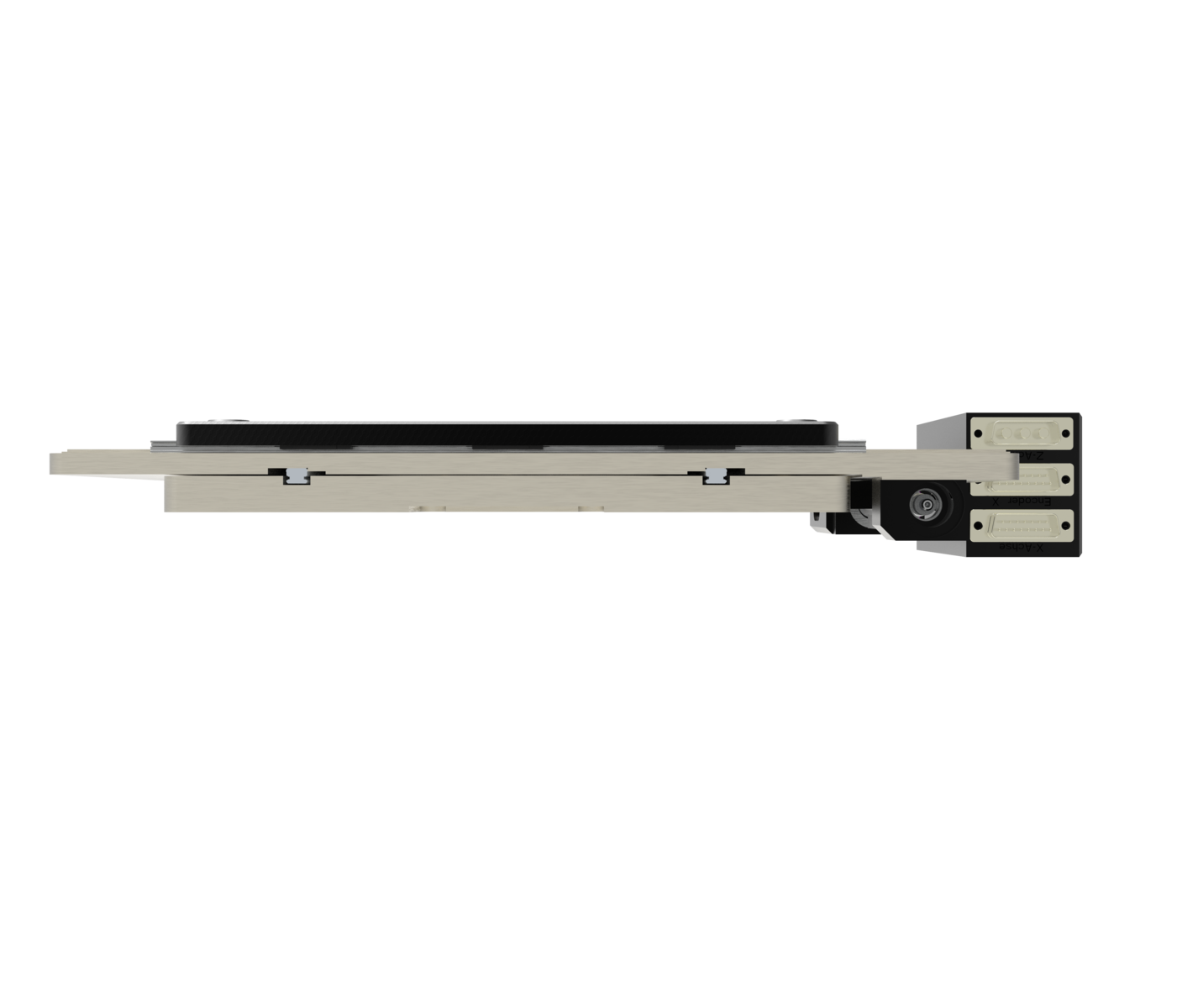

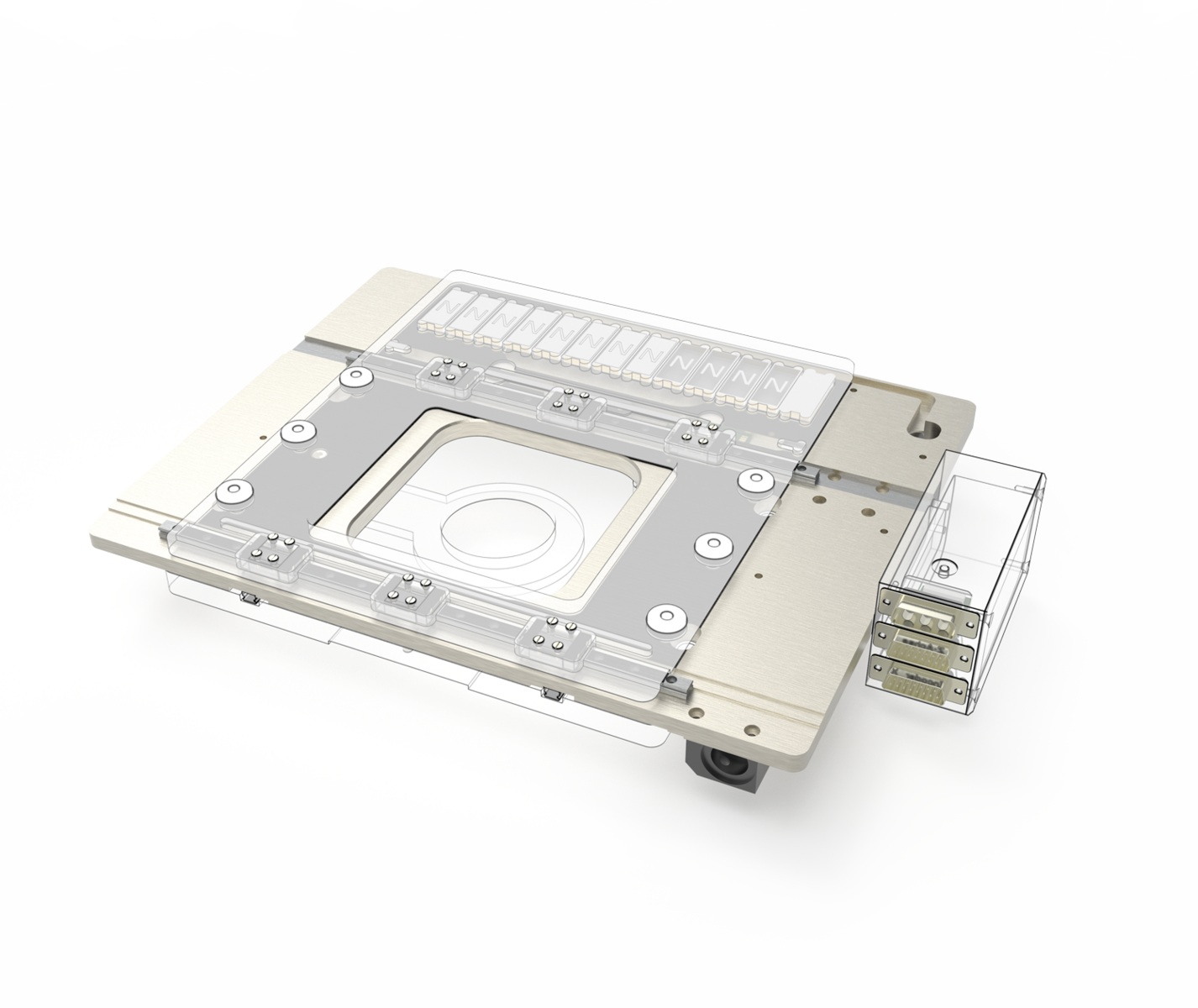

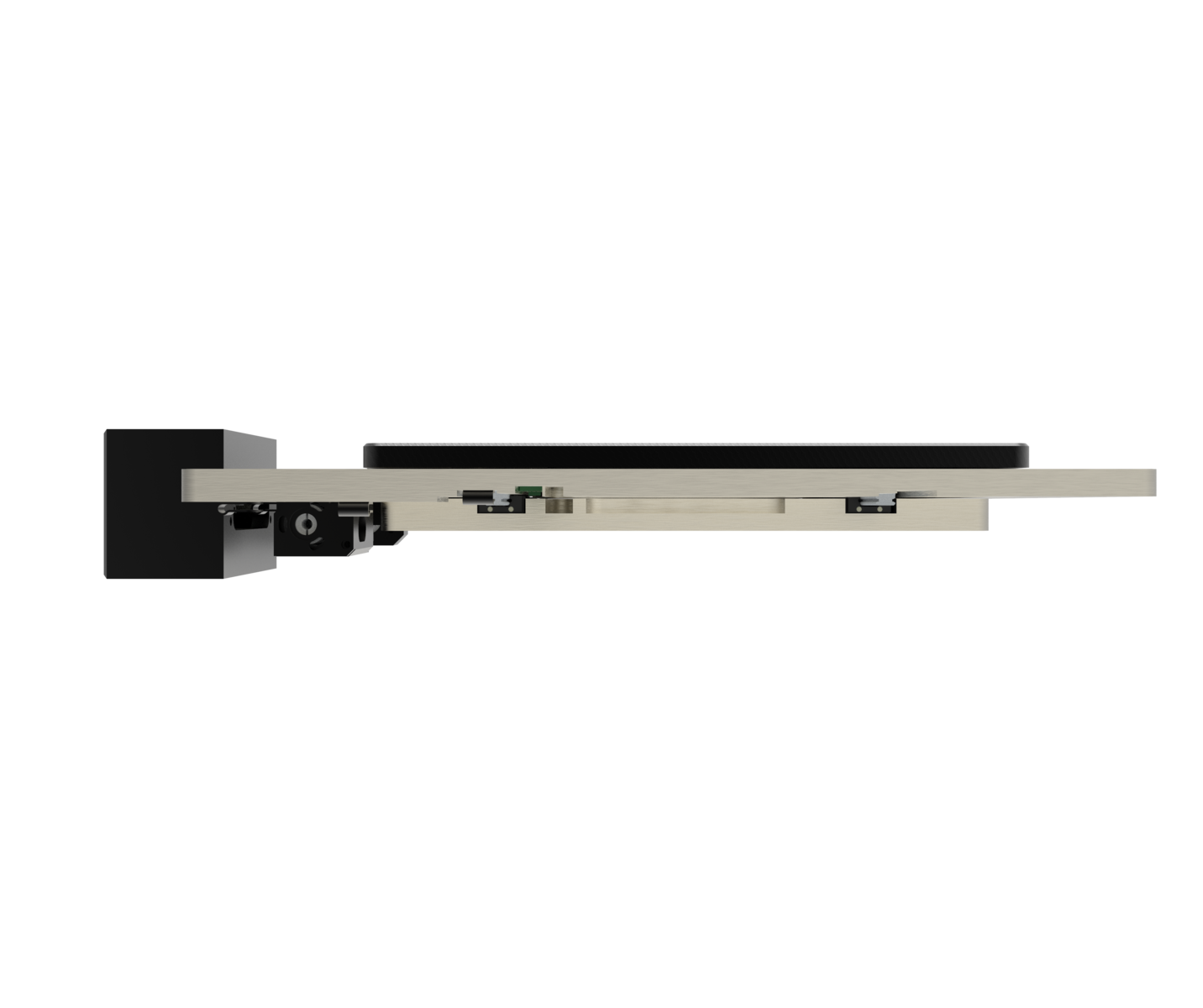

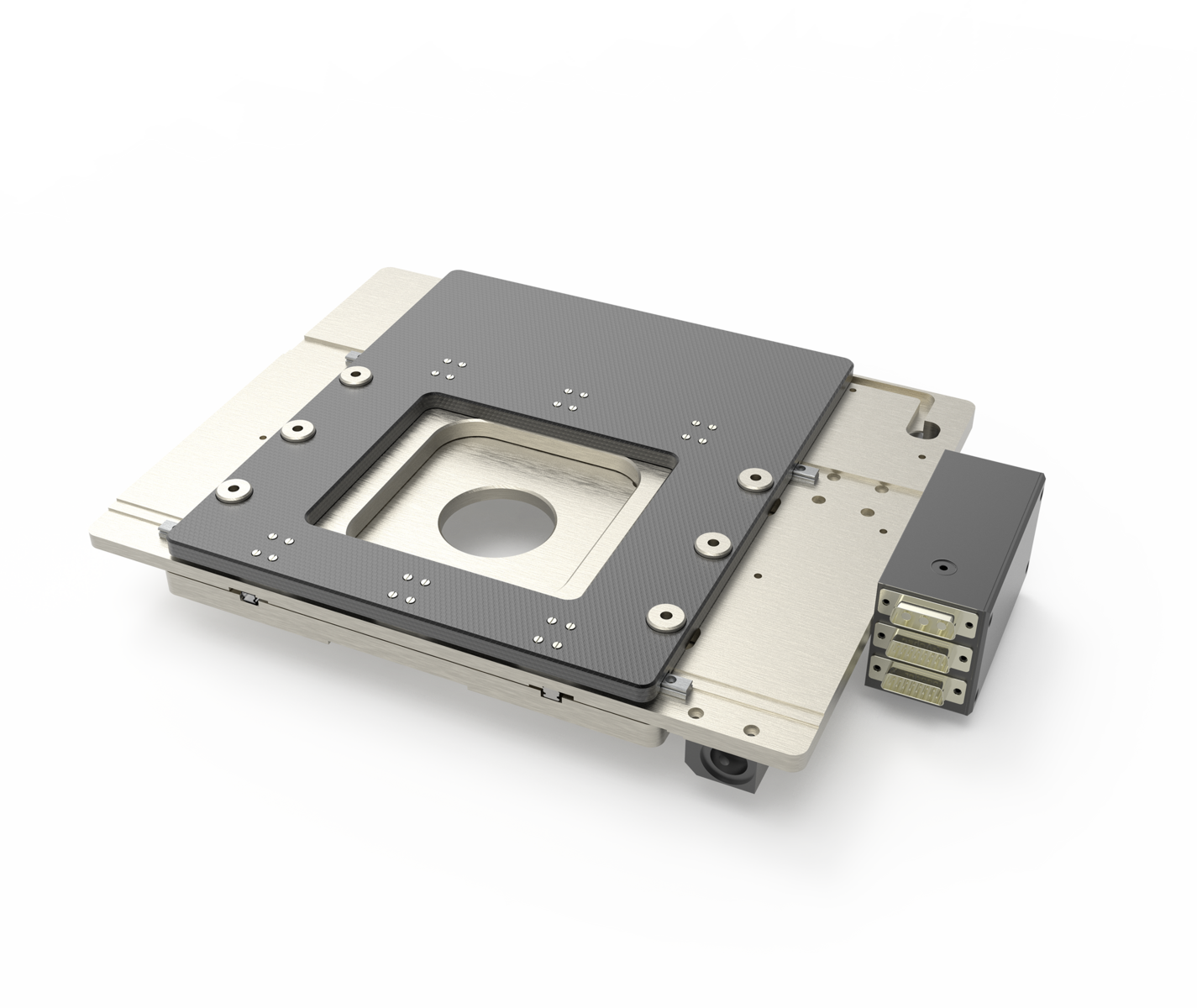

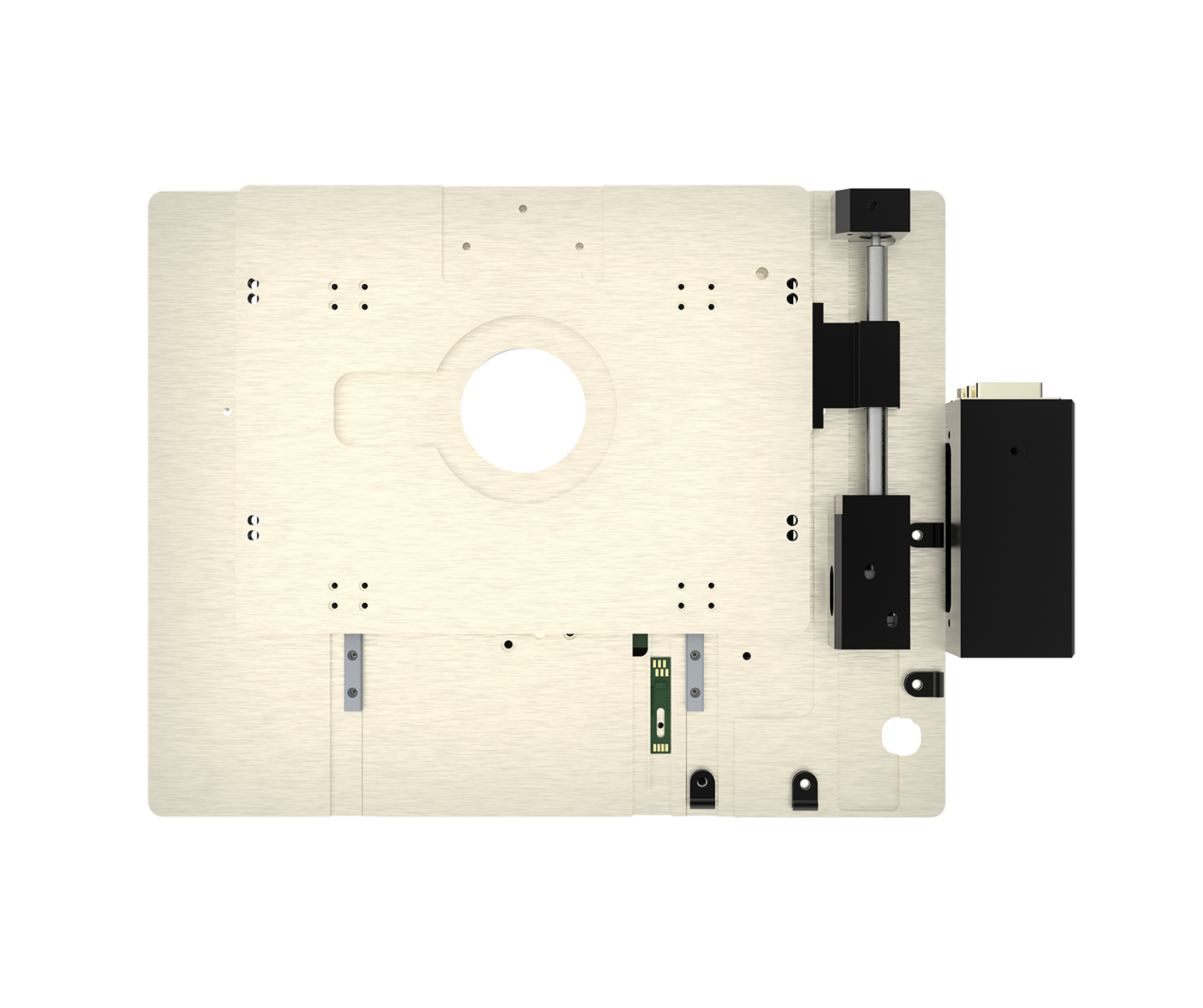

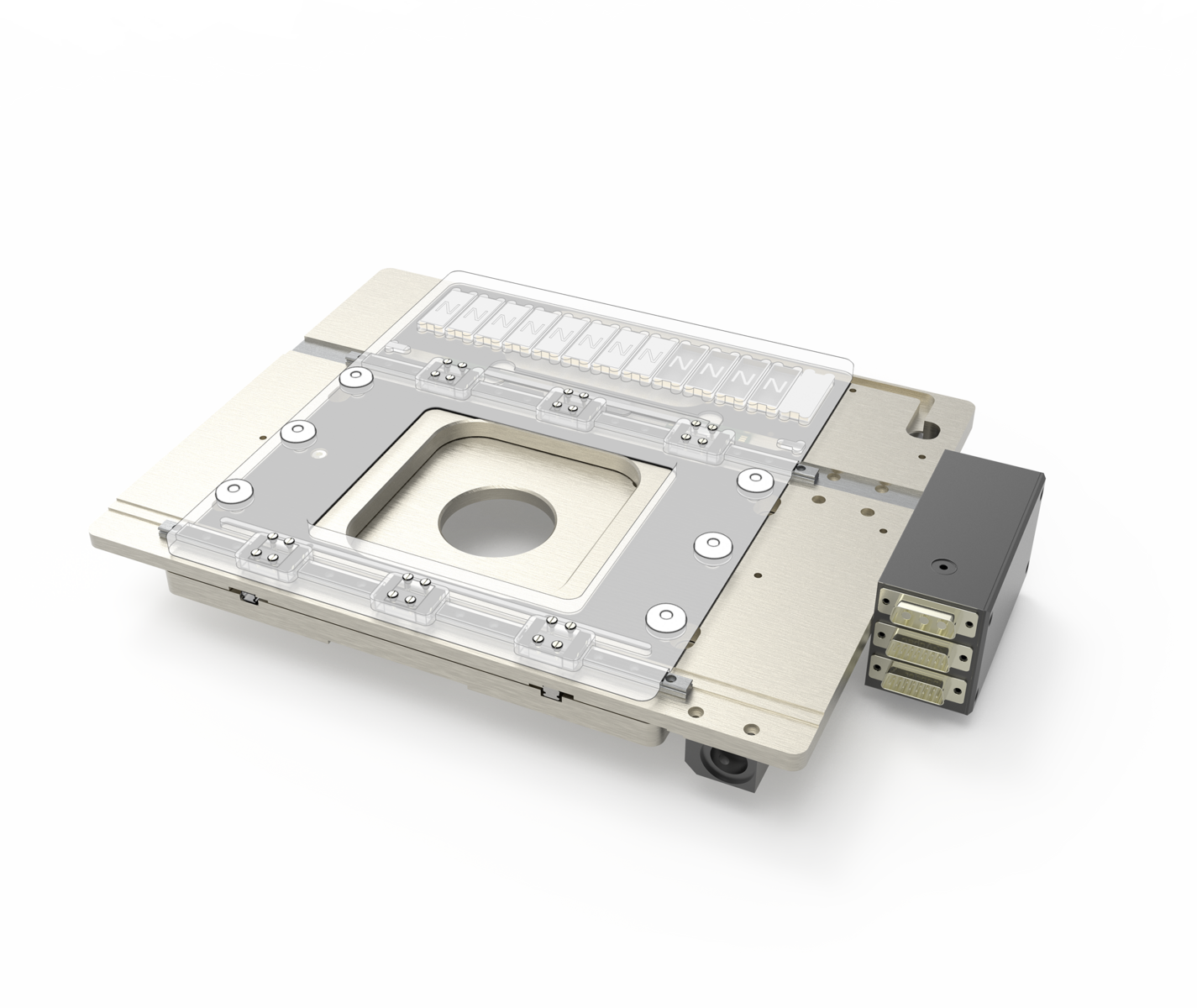

Diese hochpräzise Kreuztischkombination wurde speziell für den Einsatz in der Medizintechnik entwickelt. Dieses Medical Science XY Positioniersystem, in Form einer inversen Pyramide, ist für Probenträger bis 500 Gramm geeignet. Es wird stehend betrieben, um vor einer Strahlquelle (Protonen, Röntgen, Ionen, Gamma) arbeiten zu können.

Extrem schnelles Scannen bzw. Bestrahlen von Trägern mit über 100 Laborproben

Hochdynamische Batchbearbeitungen von Proben mit häufigen Start-Stopp-Phasen mit Spitzengeschwindigkeiten bis 300 mm/s

Steif, kräftig und hoch stabil im Stillstand für enorme Auflösungen im Submikometerbereich

Besonders geeignet für Anwendungen, bei denen die Strahlquelle nicht gekippt werden kann (z.B. Synchrotron)

Extreme hohe Langlebigkeit - ideal für den industriellen Dauerbetrieb

Optional erweiterbar:

Unterschiedliche Verfahrwege je Achse
Ausführung für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage)
Kostenoptimierte Variante mit Gleitgewinde und einem Schrittmotor auf der vertikalen Achse
Gebrauchsfertige Steuerung mit vorkonfigurierten Controller inkl. Beispielsoftware
Triggerausgang oder Errormapping für das Gesamtsystem nach der Vermessung

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Scannen von Proben mit unterschiedlichen Strahlenquellen, Automatisiertes Probenhandling, Hochauflösende Analytik, Strahlenanalytik, Partikelcharakterisierung, Oberflächenanalyse, Probenautomatisierung, Laborscansysteme, Laborbildgebungssysteme, Hochauflösende Mikroskopie, Forschung und Entwicklung, Synchrotron, Materialforschung

Spezifikationen

782339:008.26		X	Y
Verwendetes Standardsystem		KDT220-EDLM	KDT220-DC
Verfahrweg	[mm; deg]	100	100
Wiederholgenauigkeit unidirektional	[µm; deg]	± 1.5	± 2.5
Wiederholgenauigkeit bidirektional	[µm; deg]	± 2.7	± 5
Positioniergeschwindigkeit	[mm/s; deg/s]	150	12.5
Max. Last	[N]	0.5	30
Motor		Dynamischer Linearmotor (eisenbehaftet)	DC-Motor
Antrieb			Kugelgewindetrieb
Feedback		Linearmesssystem	Motor-Encoder

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
