Maximale Präzision und überragende Lebensdauer in der Massenspektrometrie

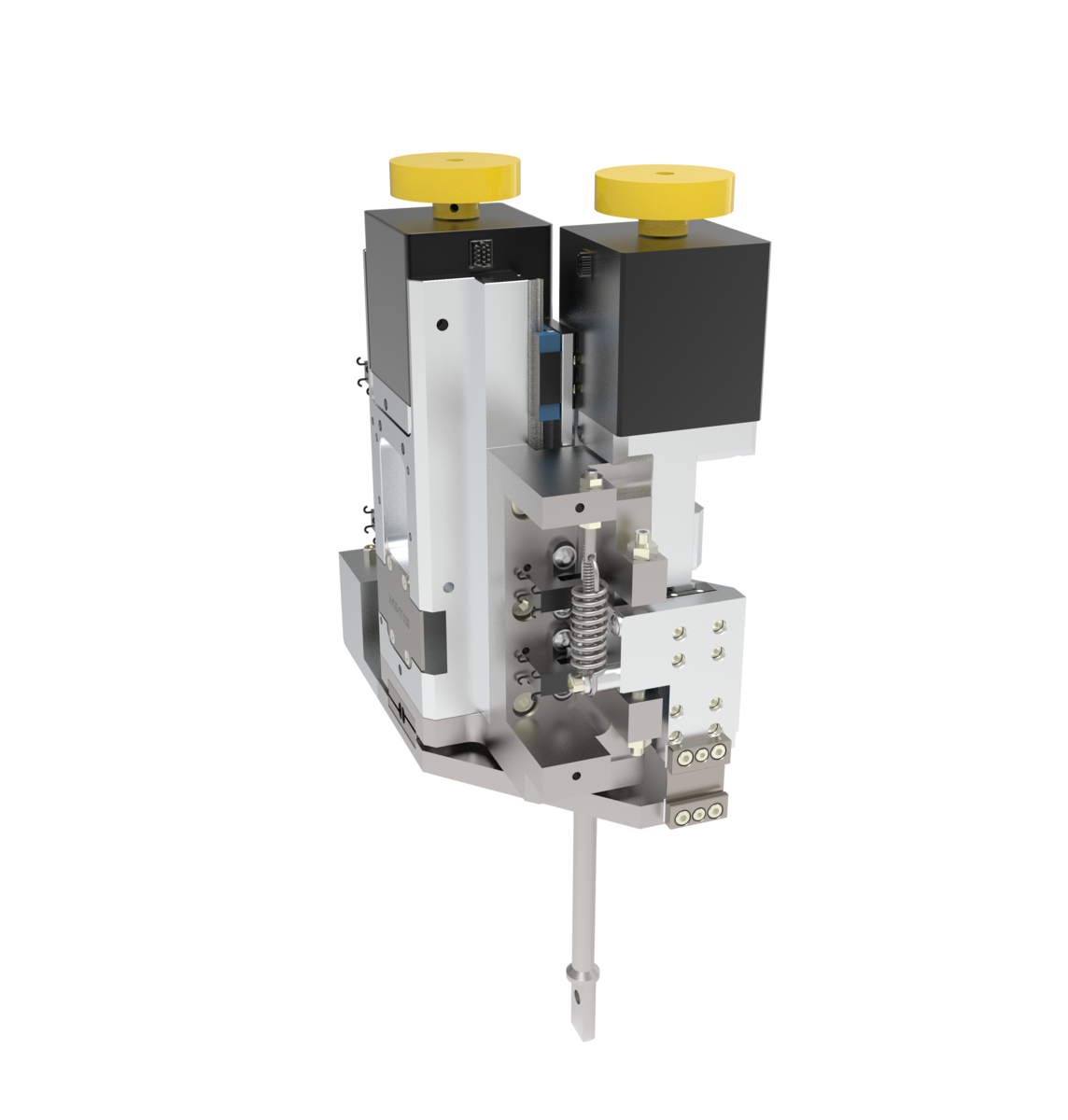

Dieser hochpräzise Probenmanipulator wurde speziell für hochsensitive Untersuchungen in der Massenspektrometrie mit einer bestmöglichen Lebensdauer entwickelt. Für eine materialtechnische Untersuchung reicht dieser selbst kleinste Proben an einem Arm in eine Vakuumkammer hinein und präpariert diese dort mit dem Laser. Die Probe verfährt in der Ebene um einige Millimeter und prüft diese hochpräzise im Submikrometerbereich.

Ultrapräzise Analyse von kleinsten Proben

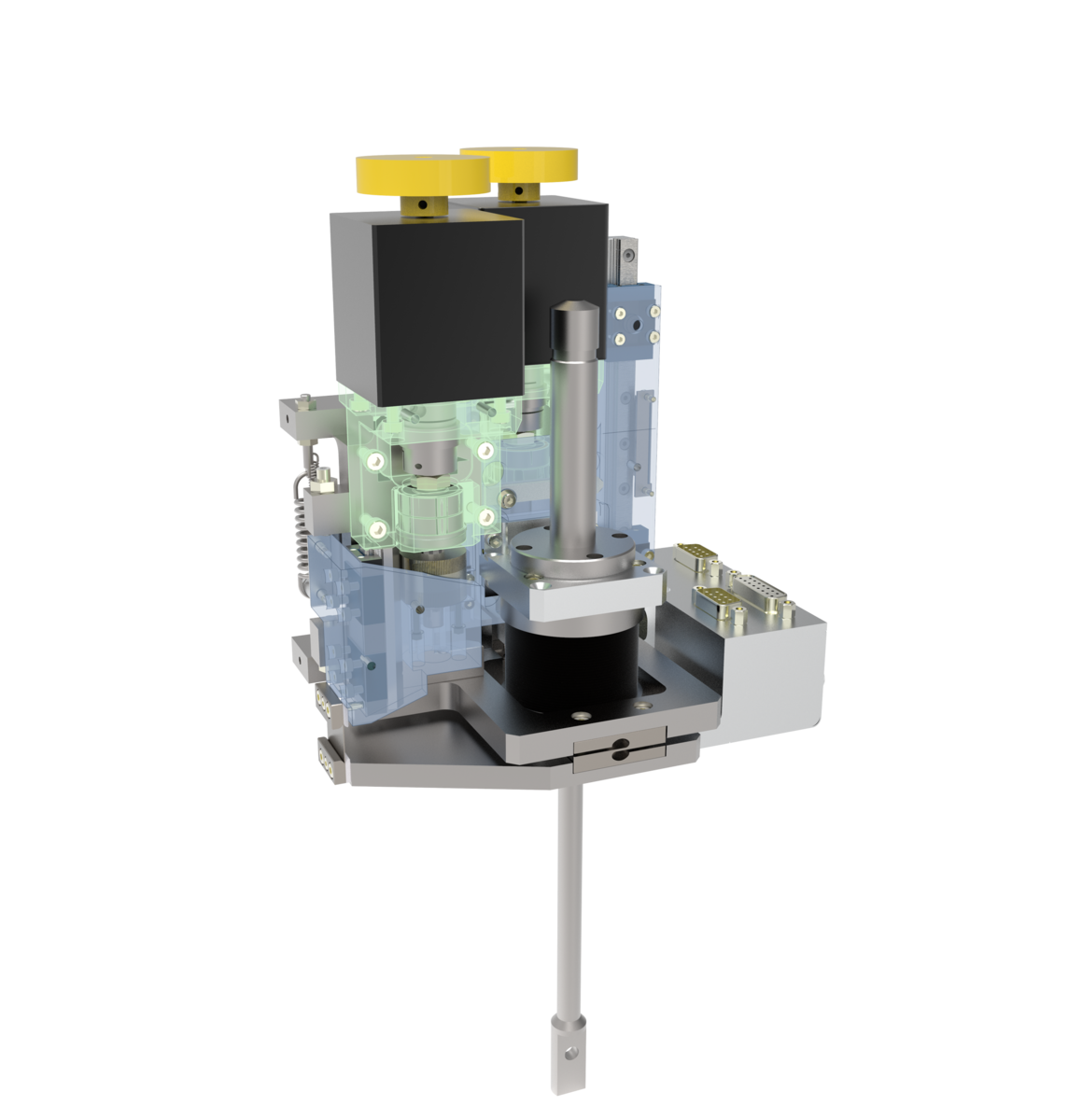

Um die Antriebe außerhalb der Vakuumkammer positionieren zu können wird der Probenarm von einem Metallbalg umgeben. Dieser flexible Balg wird von den außerhalb der Kammer liegenden Antrieben verschoben.

Eine reine lineare Bewegung in zwei Richtungen war wegen der in Querrichtung nur geringen Flexibilität des Metallbalges nicht realisierbar. Stattdessen wurden hier eine Linearbewegung und eine Drehung um einen 100 mm von der Probe entfernten Drehpunkt mit Festkörpergelenk kombiniert.

Beide Bewegungsrichtungen werden von Schrittmotoren angetrieben, welche auf Gleitgewindetriebe wirken. Das Umkehrspiel der geschliffenen Gleitgewinde wird mittels globaler Federvorspannung weitestgehend unterdrückt.

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungen mit extrem hoher Probenkomplexität

Dieser hochpräzise Probenmanipulator lässt sich einfach mit vorhandenen Systemen kombinieren, woraus sich vielfältige Anwendungsmöglichkeiten ergeben, wie z.B.

• Identifikation von Biomolekülen z.B. Proteinen und Peptiden, Oligonukleotiden oder Oligosacchariden
• Wirkstoffanalyse, z.B. Medikamente, Drogen, Dopingmittel, Kosmetika oder Chemikalien im Organismus
• Untersuchung von Gewebeschnitten und Tumorausbreitung
• Alters- und Herkunftsanalyse
• Identifikation und Quantifizierung von Komponenten in komplexen Mischungen wie Umweltverschmutzungen
• Inspektion der Präzision von Schaltkreisen in der Halbleiterindustrie
• Sprengstoffdetektion auf Kleidung und Gepäck an Flughäfen und für weitere Sicherheitssysteme
