Positioniersystem zur hochauflösenden Bildgebung, Vermessung und Dokumentation des Wachstums von Zellen unter 1 Mikrometer
Labor / Analytik

782409:002.24

Hochpräzise Beobachtung von Zellwachstum im µm Bereich

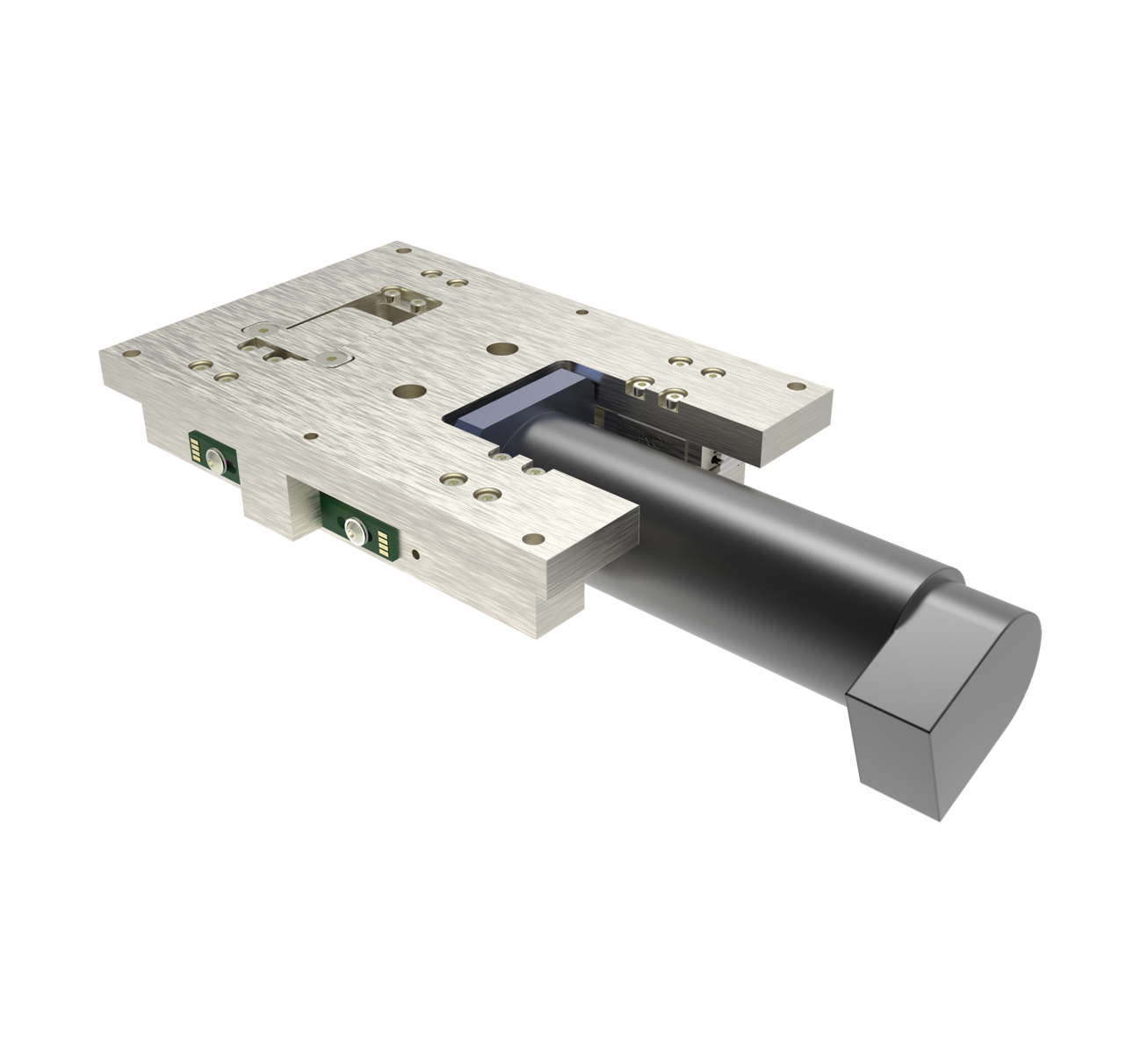

Für den Einsatz zur optischen Beobachtung von kleinsten Veränderungen im Mikrometerbereich, wird die Konstruktion einer hochpräzisen Linearachse an die Kundenanwendung angepasst. Durch das präzise Verfahren einer Kamera und Halten der Positionen kann eine optische Bilderkennung kleinste Veränderungen messen und Rückkopplung an weitere integrierte Systeme geben.

Ideal zur Fokuseinstellung bei der Beobachtung von Zellwachstum

Vermessung von Wachstumsraten im Submikometerbereich mit 0.8 µm durch kleinste Stellinkremente

Hochauflösende visuelle Dokumentation minimalster Zellveränderungen durch die abolute Stabilität

Absolut gleichbleibende Qualität bei hohem Durchsatz bis 50 mm/s durch die extrem robuste und langlebige Konstruktion

Sehr lange Lebensdauer und kostenoptimierte Konstruktion durch Schrittmotor im Mikroschrittbetrieb

Besonderheiten:

Anpassbar für weitere Verfahrwege und beliebige Prüflinge
Konfigurierbar für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage)
Verschiedene Motorvarianten: DC-Motor oder Schrittmotor
Optional mit gebrauchsfertiger Steuerung durch vorkonfigurierten Controller inkl. Beispielsoftware

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Zellmonitoring, Wachstumsanalysen, Inkubation, Fertilitätstherapie, Sensorik und Bildgebungssysteme für die Analytik, Krebsforschung, In-Vitro-Diagnostik, Hochdurchsatz Screening, Spektroskopie, Echtzeitanalytik

Spezifikationen

782409:002.24		Z _DC	Z _SM
Verfahrweg	[mm; deg]	20	20
Wiederholgenauigkeit unidirektional	[µm; deg]	± 0.8	± 1.4
Wiederholgenauigkeit bidirektional	[µm; deg]	± 2	± 3
Positioniergeschwindigkeit	[mm/s; deg/s]	25	7.5
Max. Last	[N]	30	70
Motor		DC-Motor	Schrittmotor
Antrieb		Kugelgewindetrieb	Kugelgewindetrieb
Feedback		Motor-Encoder

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
