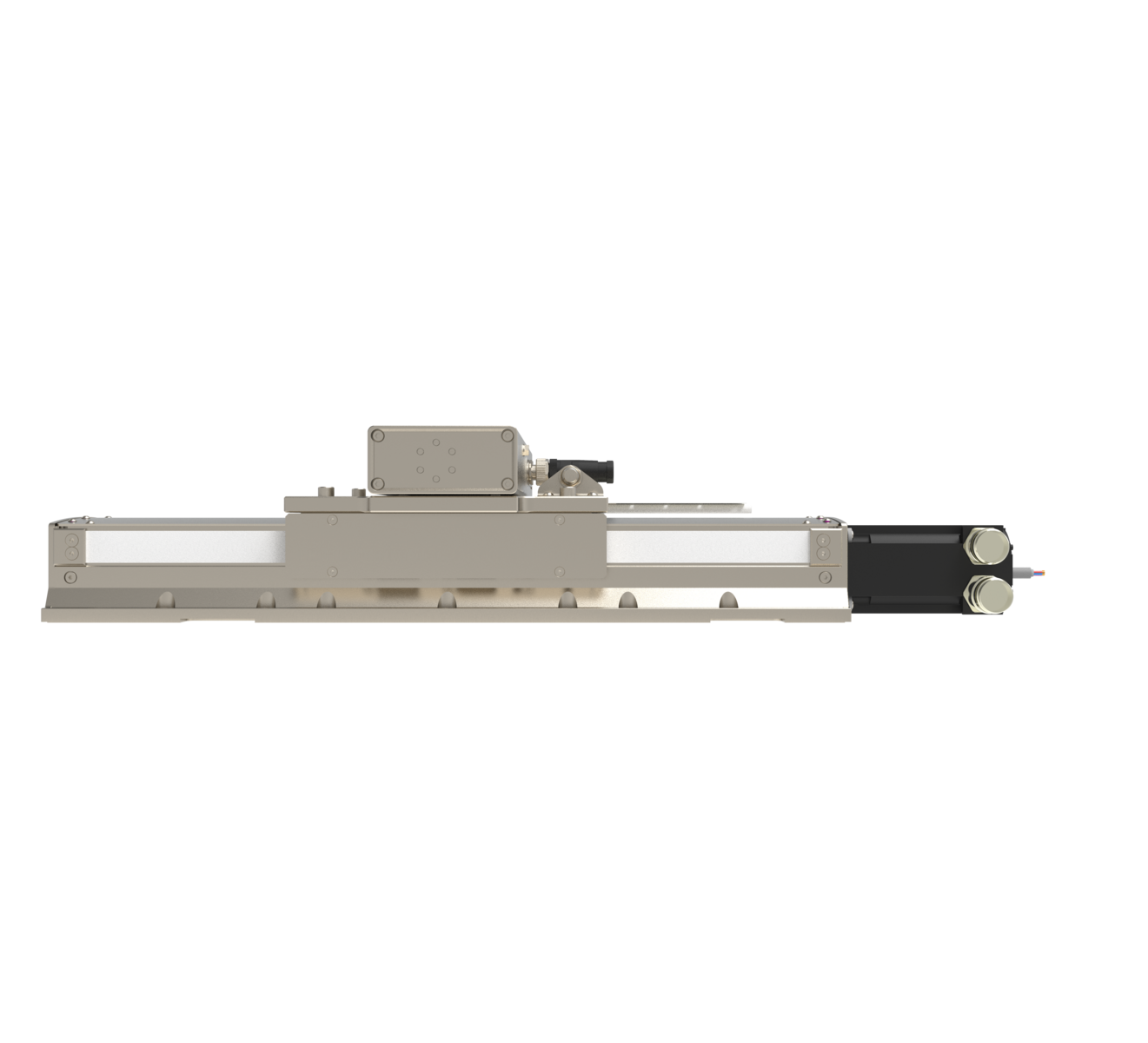

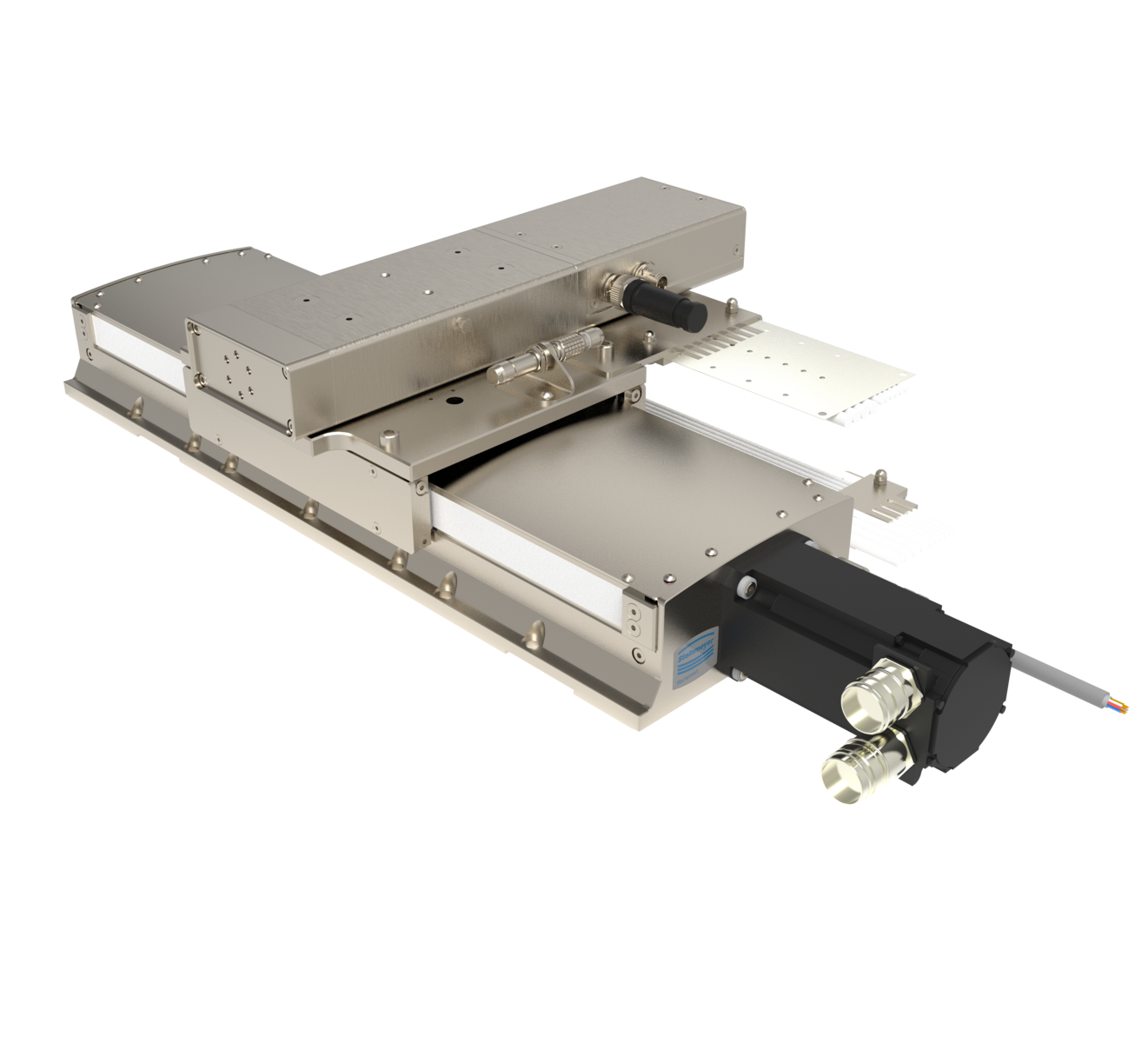

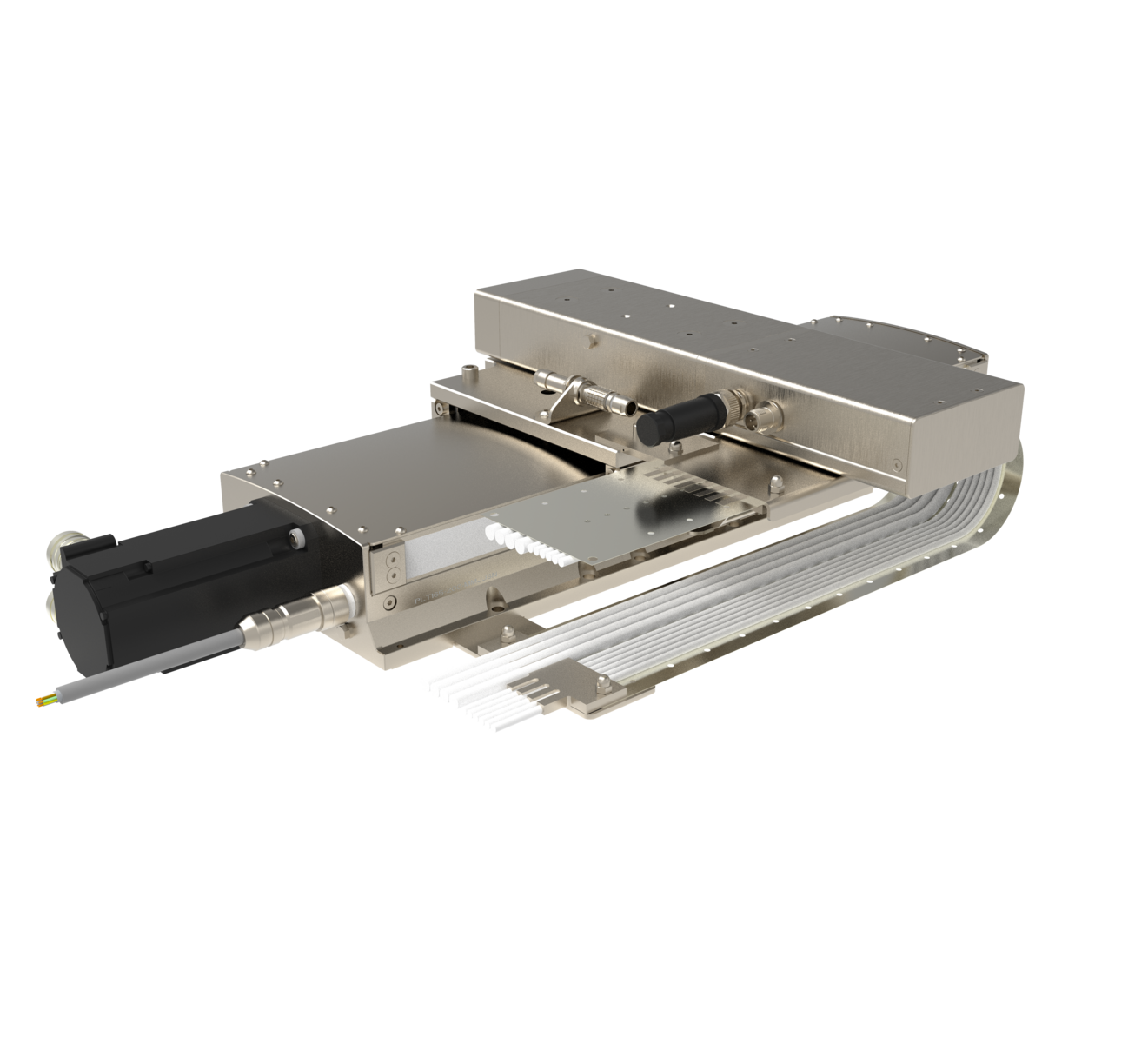

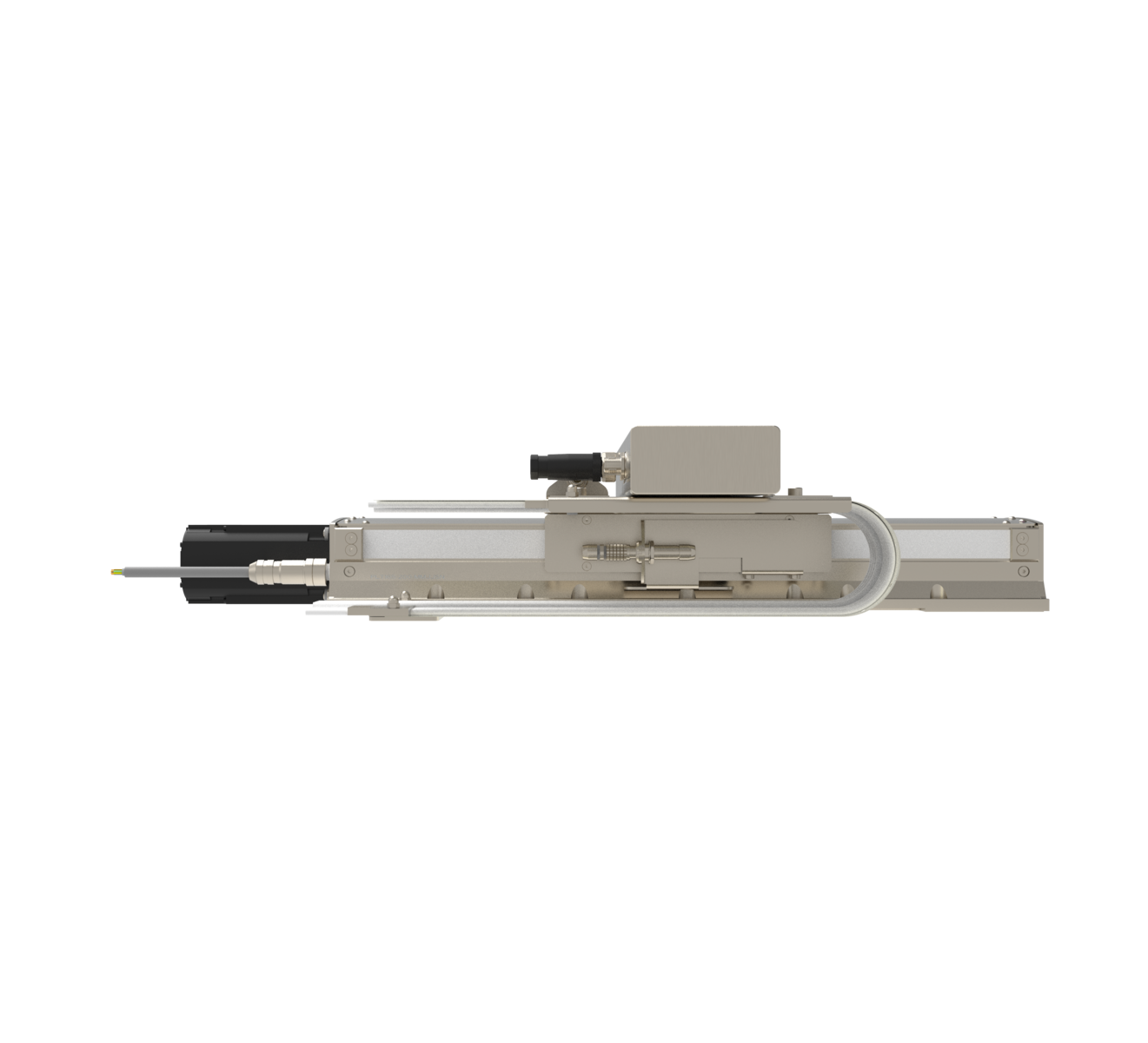

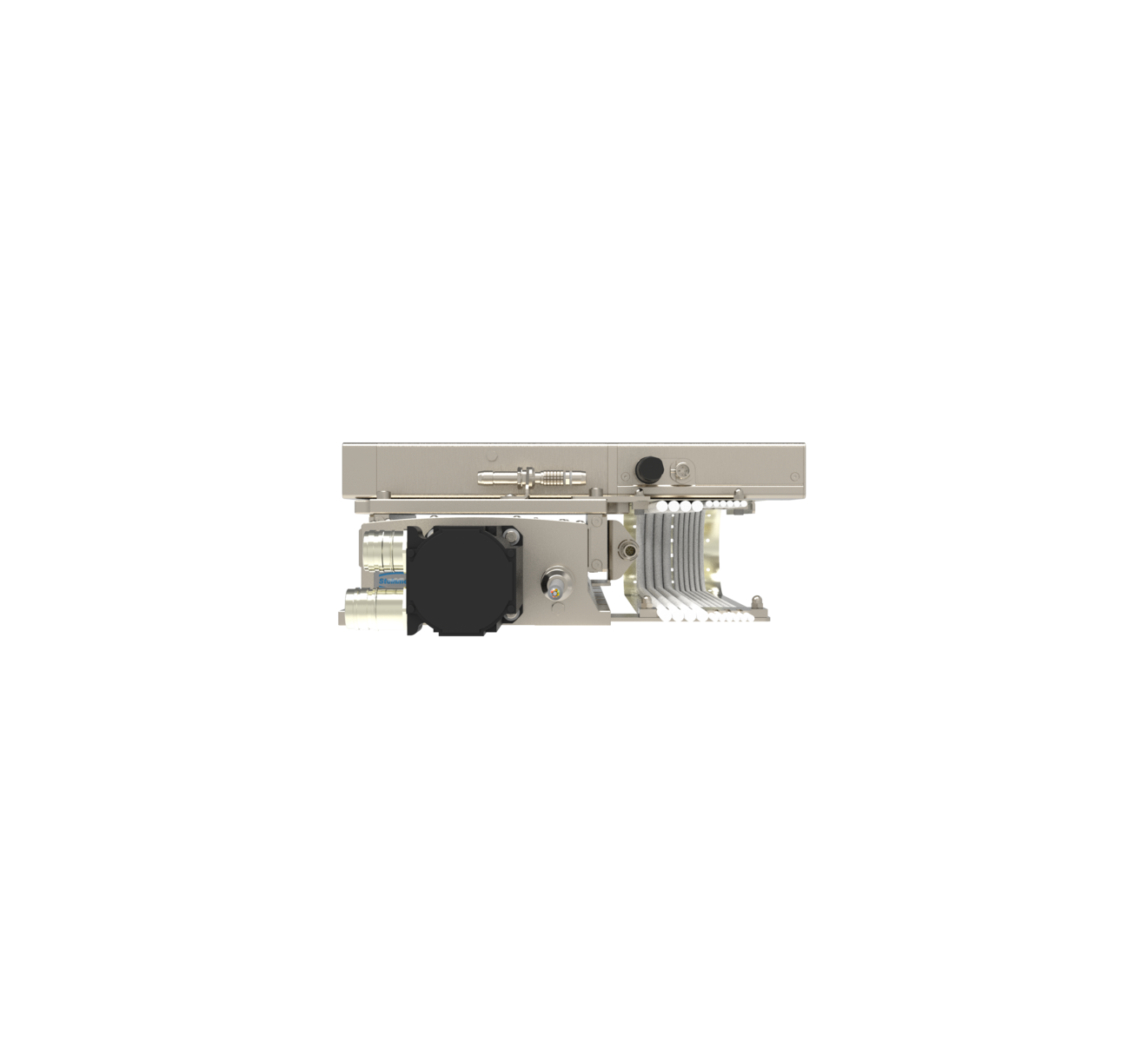

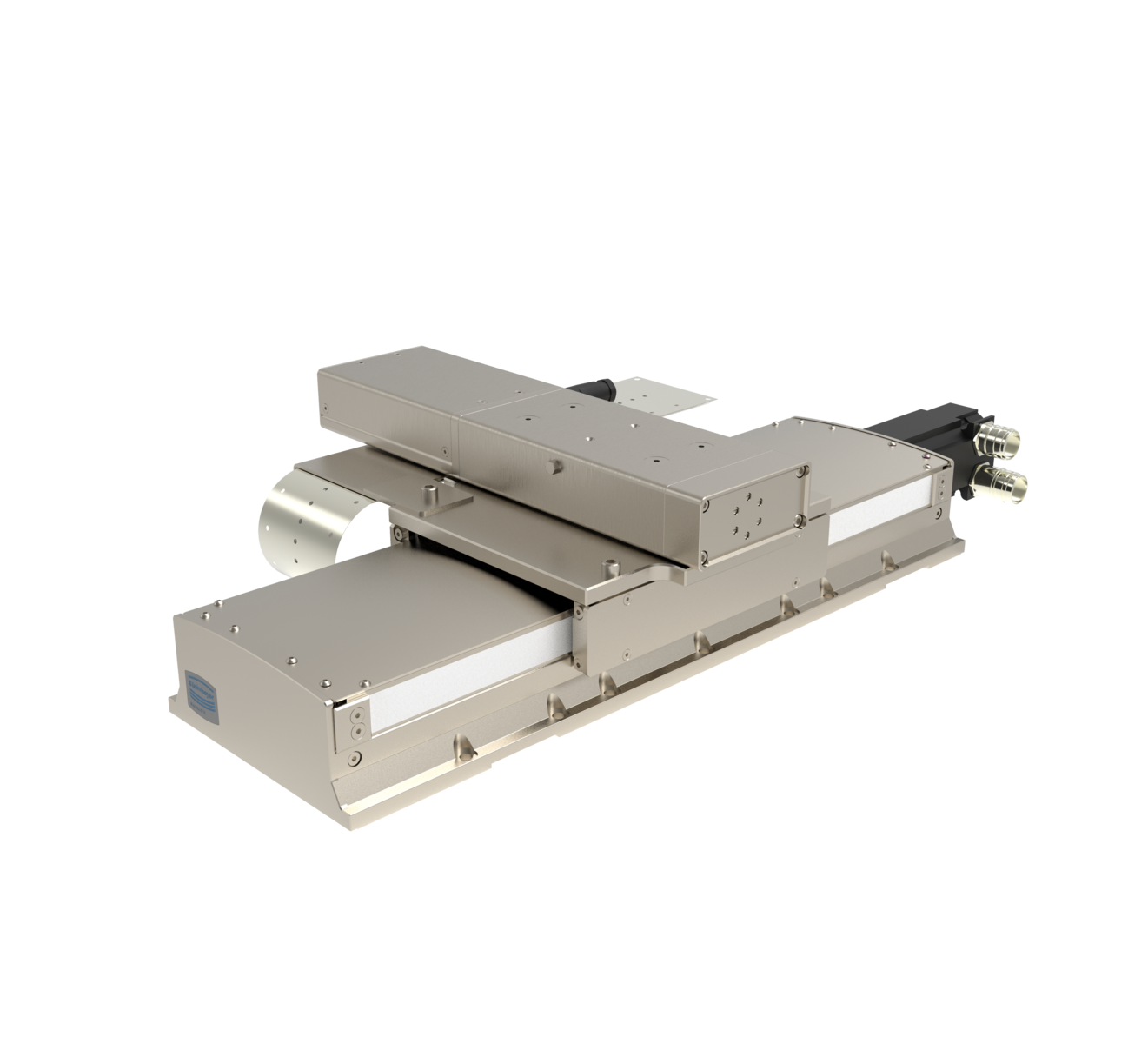

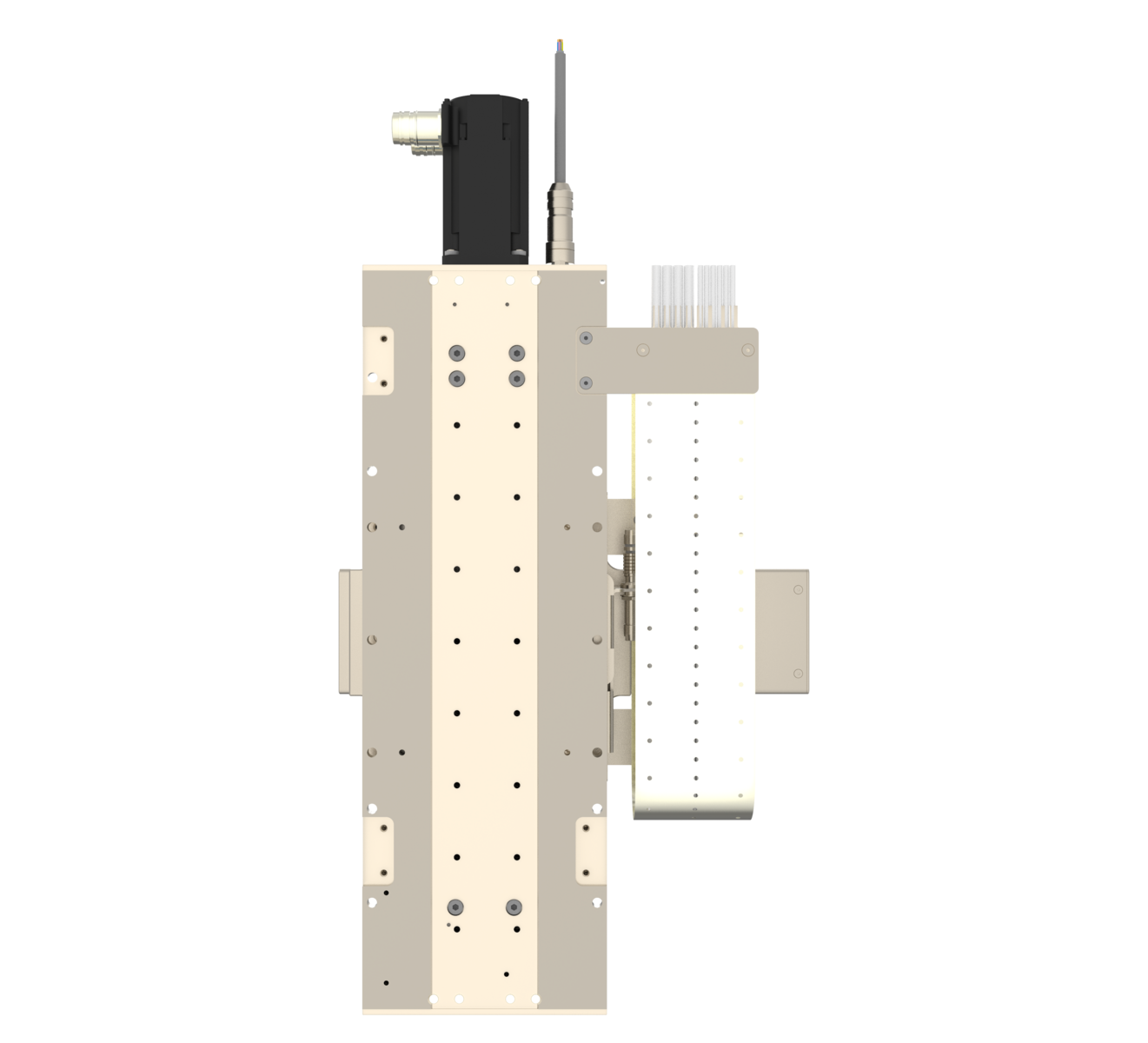

Montagesystem für bildgebende diagnostische Systeme (Reinraum ISO 3) | XY Kugelgewindetrieb, AC-Servo
Handling und Produktion

782300:238.26

Neue Lösungen für die bildgebende Diagnostik

Diese Achsen werden in Alignment-Maschinen eingesetzt und sind Teil eines optischen Mess- und Bildauswertungssystems. Damit können Bauteile und deren Position vermessen werden. Durch das präzise Anfahren und Halten der Positionen kann eine optische Bilderkennung Distanzen vermessen und Rückkopplung an weitere Bewegungssysteme geben, die die Position an bestehende Systeme anpassen als auch finalisieren.

Robustes Industrie XY System mit Messtechnik-Genauigkeit

Volle Ausnutzung der maximalen Bildauflösung, da Sie absolut zuverlässig, stabil, ultrapräzise (± 0,5 µm) und extrem schnell positionieren

Gleichbleibende Produktqualität bei hohem Durchsatz mit Geschwindigkeiten bis 250 mm/s

Extreme hohe Langlebigkeit - ideal für den industriellen Dauerbetrieb

Nahezu partikelfreie Positionierung (Reinraumanforderung ISO Klasse 3)

Spezielle, hermetisch geschlossene Sondermotoren mit Pharmazulassung

Optional erweiterbar:

Verschiedene Verfahrwege je Achse
Ausführungen ISO 14644-1 (bis Klasse 1 auf Anfrage)
Integration in die kundenspezifische Gesamtanwendung
Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware

Geeignet für anspruchsvolle Umweltbedingungen

Partikel und sonstige Verschmutzungen können nicht auf das positionierte Werkstück gelangen
Eindringen von Reinigungsmitteln beim Desinfizieren und Reinigen ist ausgeschlossen, für eine leichtere Reinigung wurde die Verkabelung angepasst
Die von außen zugänglichen Teile sind voll vernickelt und abwischbar
Unempfindlichkeit geben sämtliche Erschütterungen und Umgebungseinflüsse durch Einsatz eines steifen Kugelgewindetriebes

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsfelder

Montage von medizinischen Geräten, Ausrichten von optischen Komponenten als auch bei Kameras, Herzschrittmachern und Insulinpumpen, Hochauflösende bildgebende Diagnostik, Montagesystem Dentalkamera, optische Bilderkennung, Präzise Ausrichtung von Baugruppen, Hochpräzise Montagesysteme, Miniaturisierung, Pharmageignete Produktion

Referenzen

2021/03 Pressebericht Präzision für das Zeitalter des Lichts

Spezifikationen

782300:238.26		X	Y
Verfahrweg	[mm; deg]	200	25
Wiederholgenauigkeit bidirektional	[µm; deg]	± 0.5	± 0.5
Positioniergeschwindigkeit	[mm/s; deg/s]	125	12.5
Max. Last	[N]	50
Motor		AC-Servo	AC-Servo
Antrieb		Kugelgewindetrieb	Kugelgewindetrieb
Feedback		Linearmesssystem	Linearmesssystem

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
