Kompakte automatisierte Probenzuführung | Lineareinheit mit Zahnriemenumlenkung für Prozesse mit begrenzten Bauraum
Handling und Produktion

782412:004.26

Hochpräzise Probenzuführung in der Automatisierung

Diese Positioniereinheit erlaubt eine hochpräzise Probenzuführung im Submikrometerbereich. Sie eignet sich speziell für Anwendungen für Verfahrwege bis 150 mm in einem sehr beschränkten Bauraum von 250 mm, wobei die Last unterschiedlich verteilt werden kann. Durch die Optimierung des Antriebskonzepts und das Einstellen der Vorspannung können, trotz des kleinen Bauraums, Übertragungsfehler auf Übertragungselemente auf ein Minimum reduziert werden.

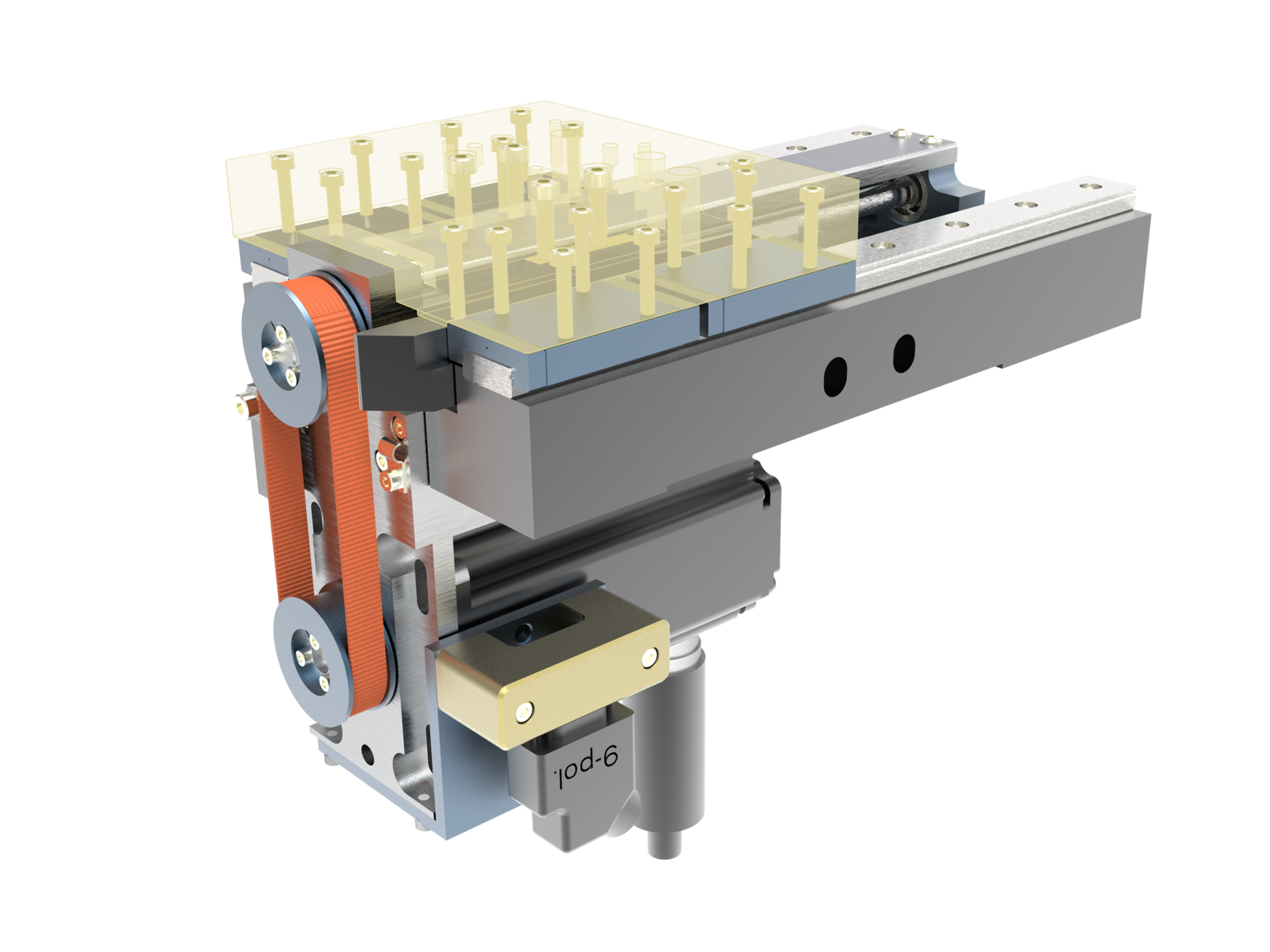

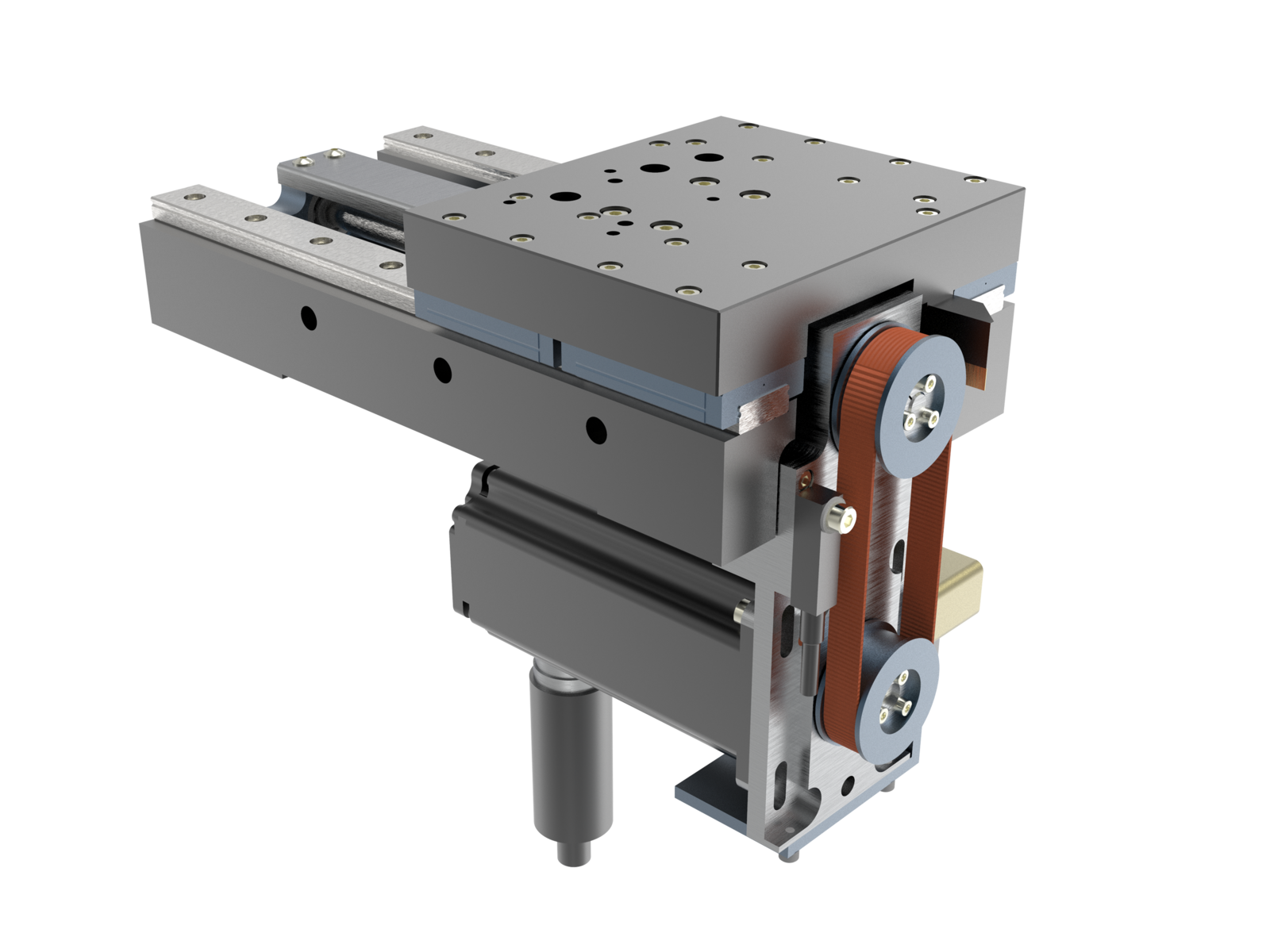

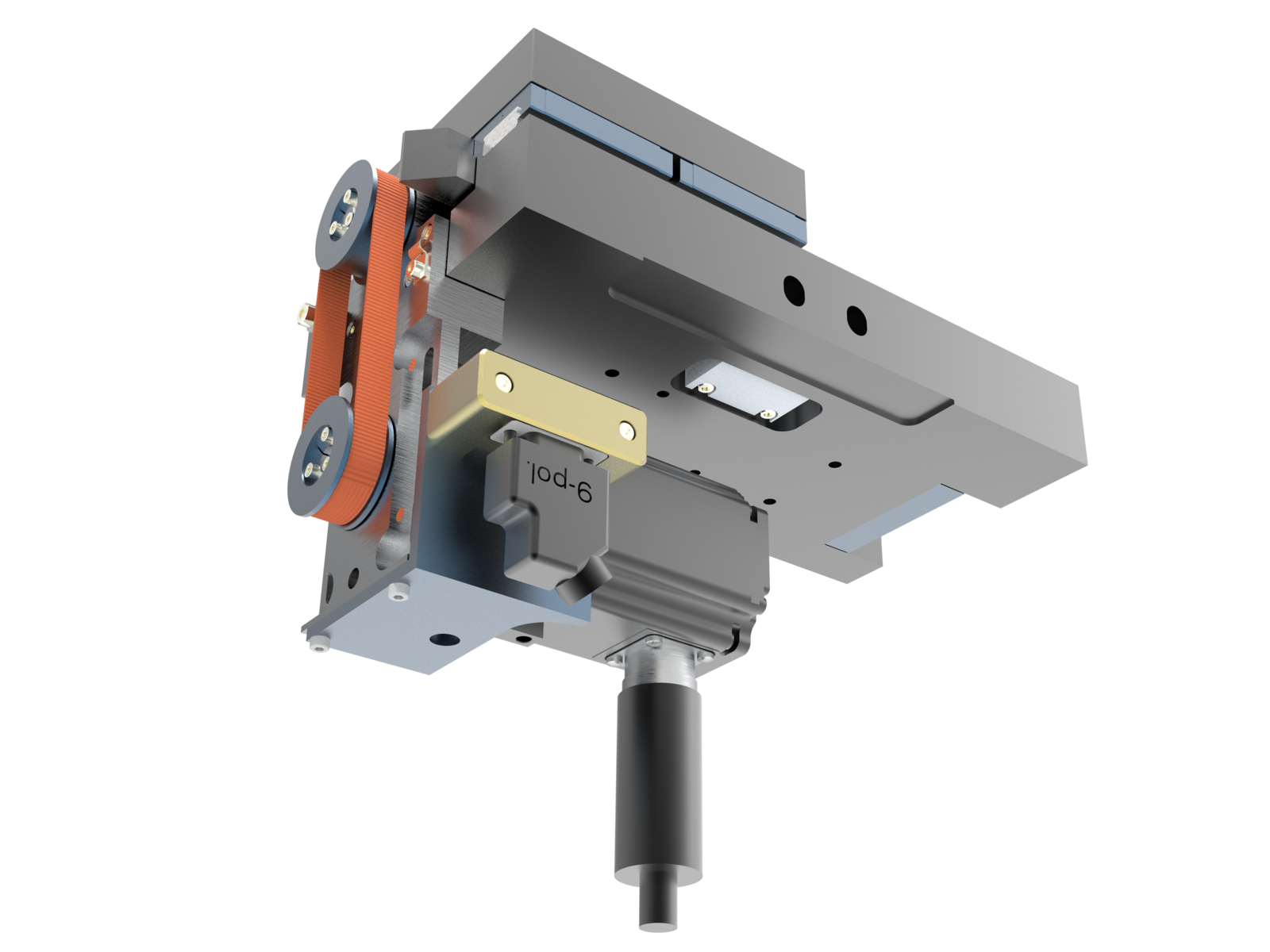

Nach hinten umgelegter Antrieb für mehr Raum

Ideal für die automatisierte Probenzuführung bis 150 mm mit minimalen Bauraum von 250 mm

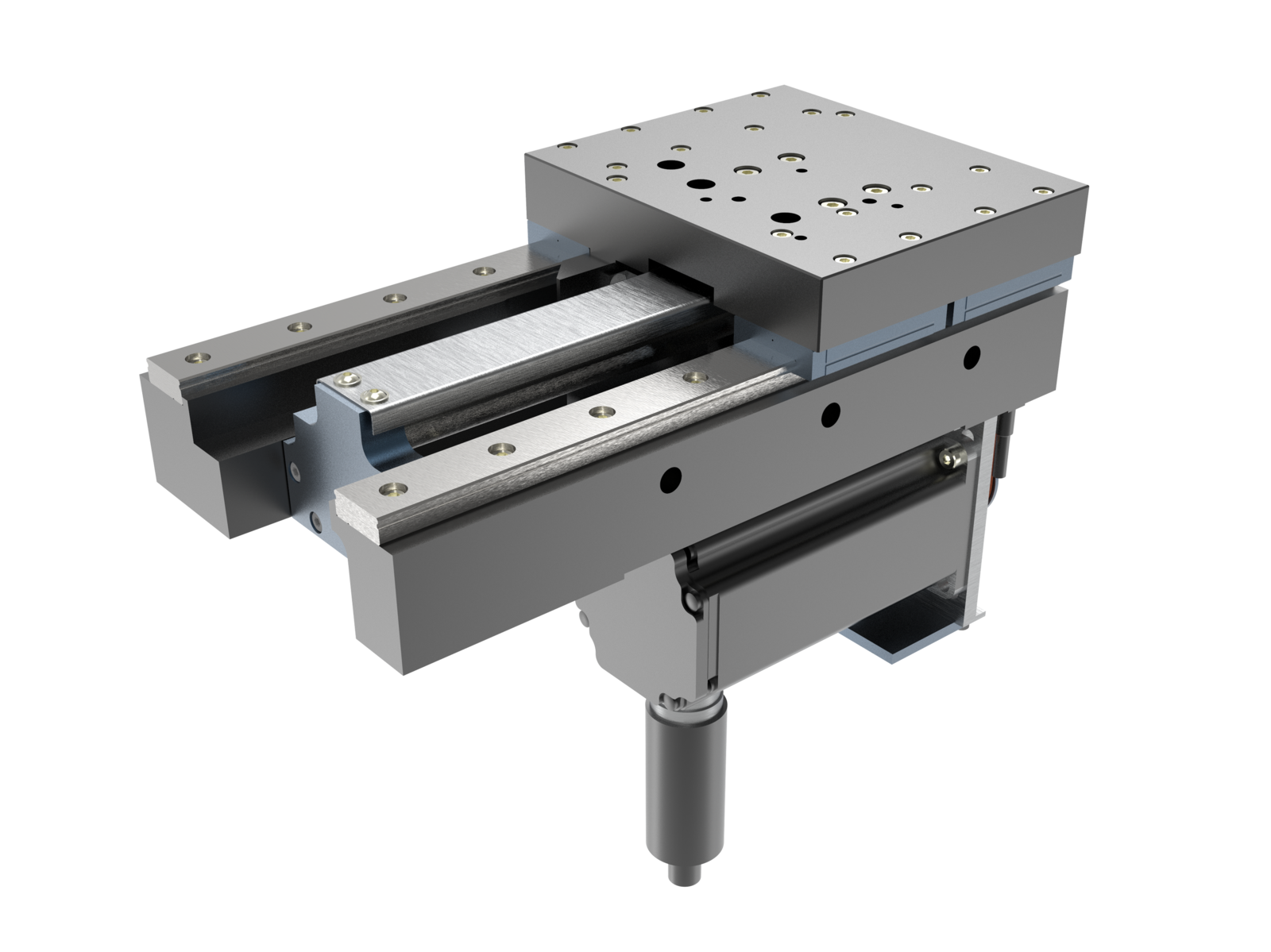

Steif, kräftig und hoch stabil durch den Aluminium-Grundkörper für absolut gleichbleibende Prozesse

Gutes Preis-Leistungs-Verhältnis durch den Schrittmotor-Betrieb

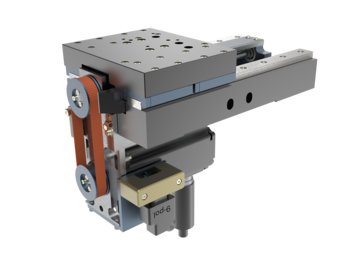

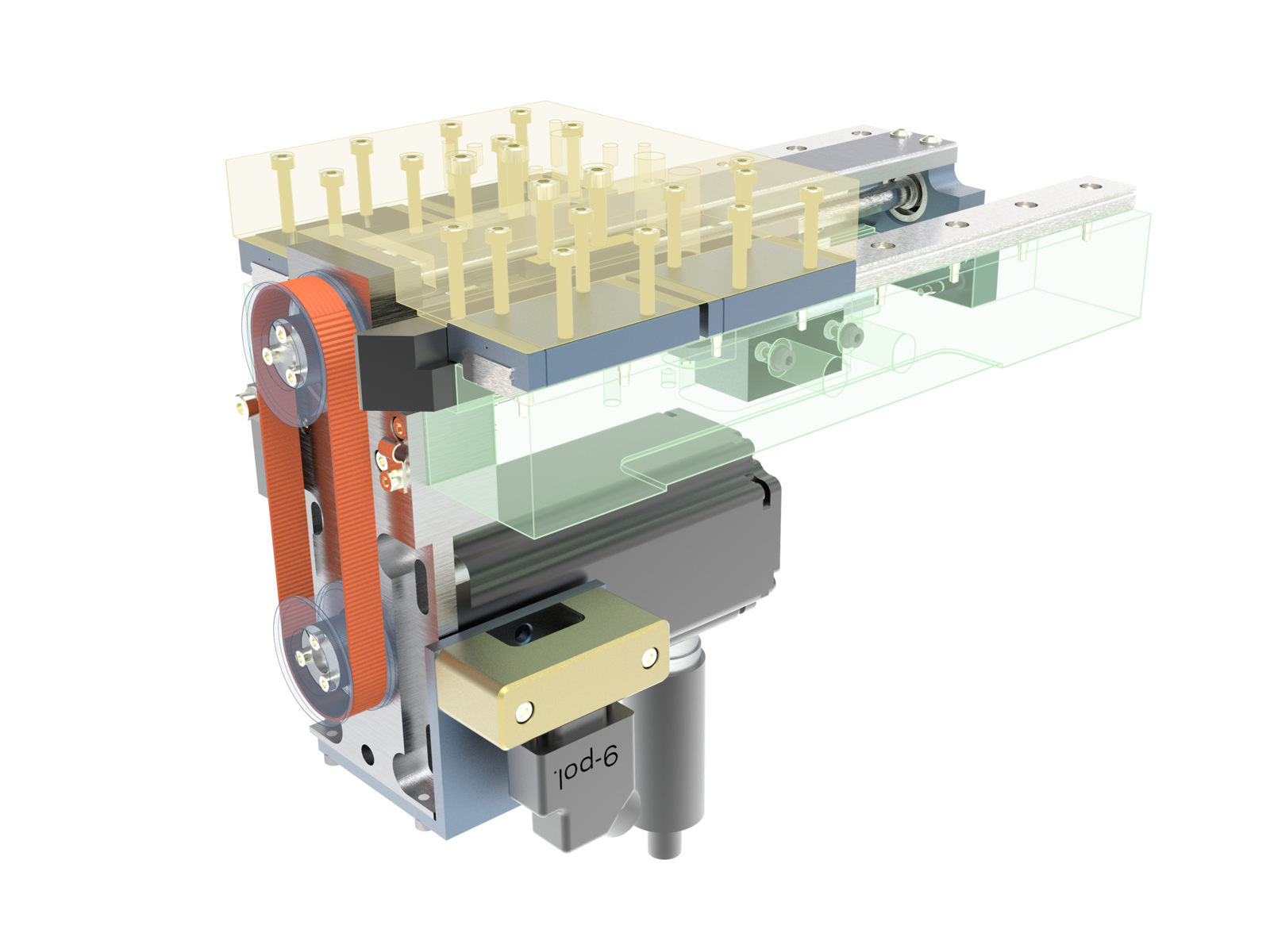

Integrierter Kugelgewindetrieb mit Zahnriemenumlenkung für den wartungsarmen 24/7 Betrieb

Optional erweiterbar:

Anpassung auf weitere Verfahrwege, Längen und Lasten
Verschiedene Motorvarianten
Kombinierbar mit Drehtischen für rotatorische Anwendungen
Gebrauchsfertige Steuerung mit vorkonfigurierten Controller inkl. Beispielsoftware

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsbereiche

Automatisierung in der Biotechnologie, Laboranwendungen, Pharmaproduktion, Forschung und Entwicklung

Spezifikationen

782412:004.26		X
Verfahrweg	[mm]	150
Wiederholgenauigkeit unidirektional	[µm]	± 1.8
Wiederholgenauigkeit bidirektional	[µm]	± 3
Positioniergeschwindigkeit	[mm/s]	75
Max. Last	[N]	45
Länge	[mm]	250
Breite	[mm]	120
Höhe	[mm]	230
Motor		Schrittmotor
Anrieb		Kugelgewindetrieb
Feedback		Linearmesssystem

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
