Mobiles Mikroskop-Stativ für Walzen | Vermessung von zylindrischen, großen, empfindlichen Proben
Inspektion und Mikroskopie

782444:005.26

Hochpräzise, flexible und mobile Inspektion

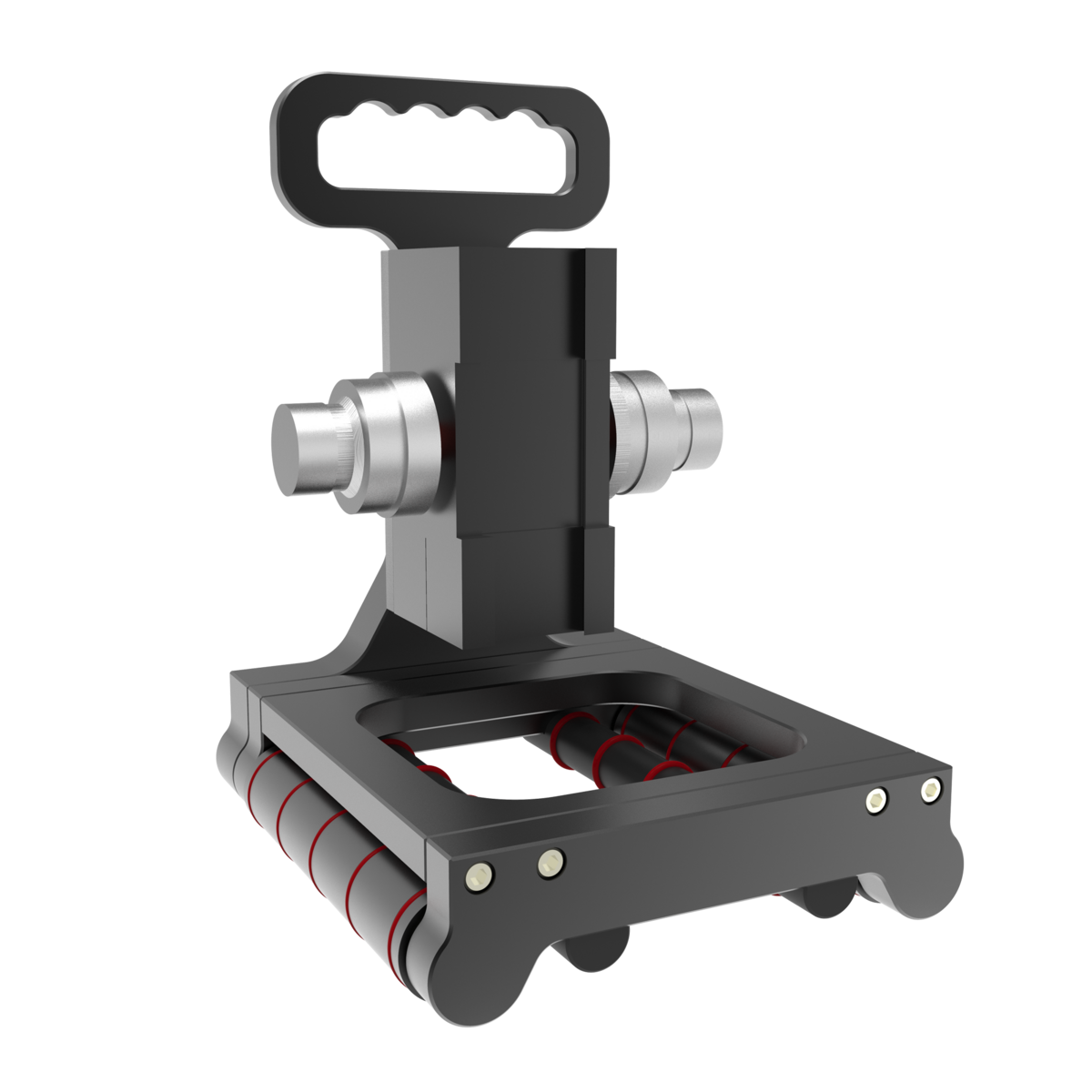

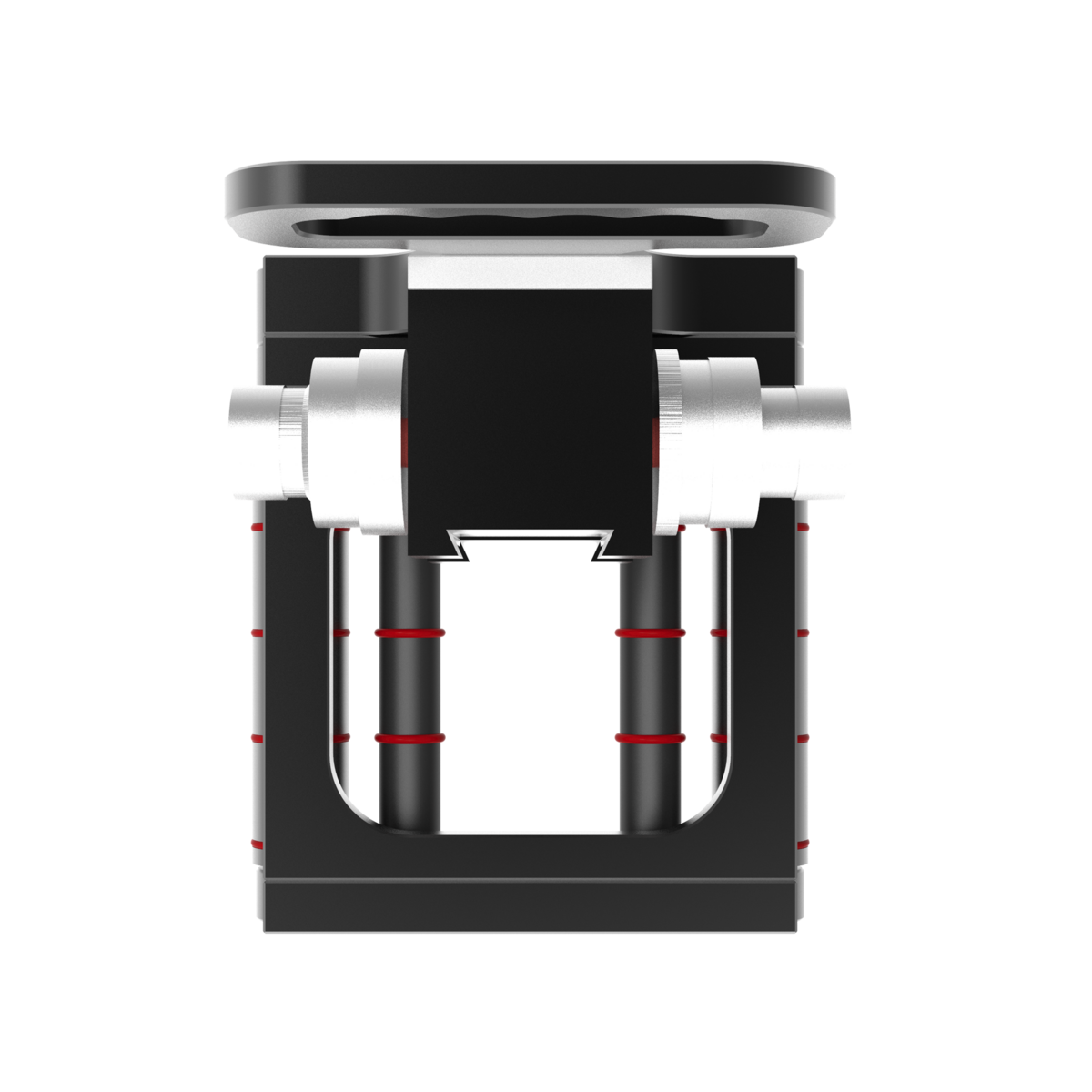

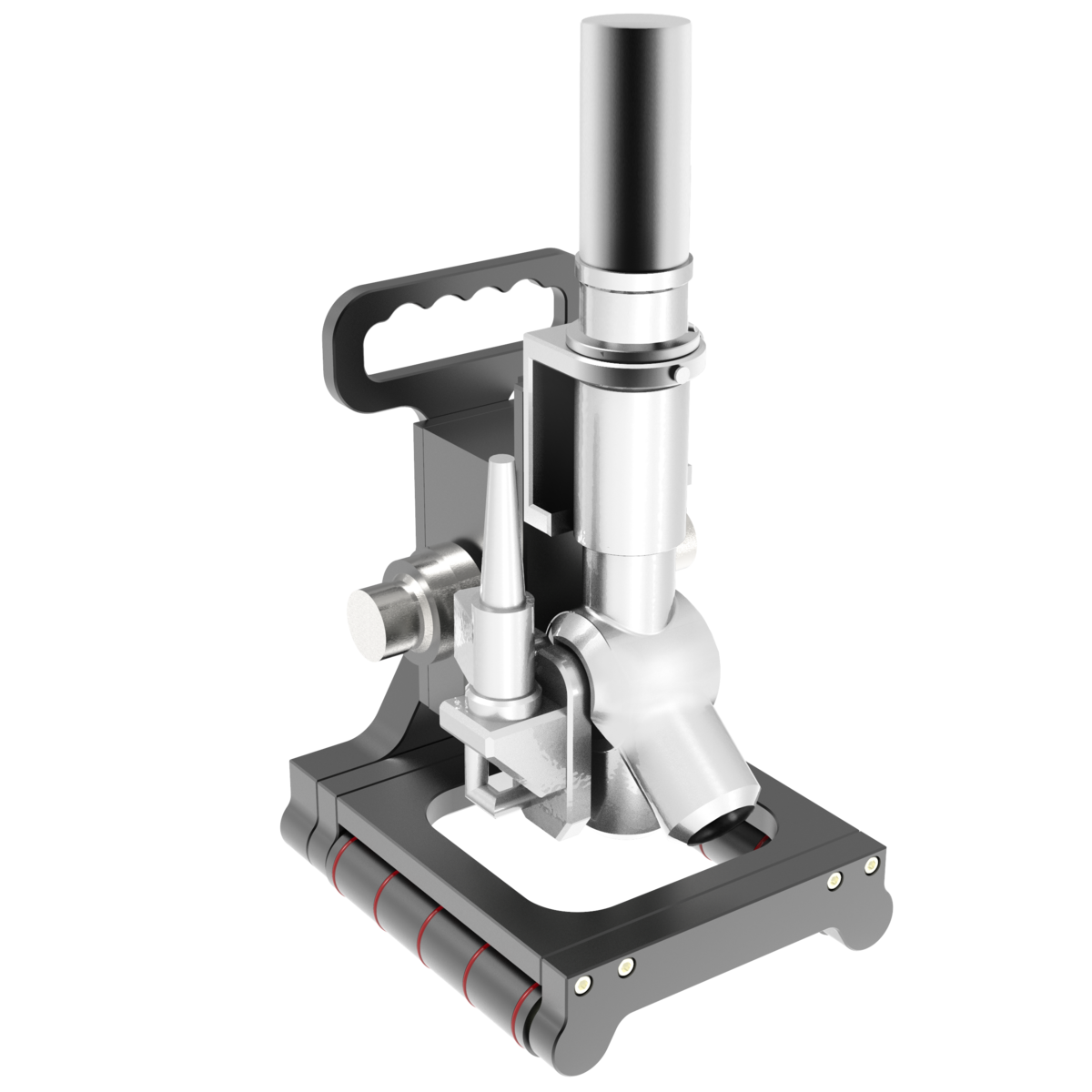

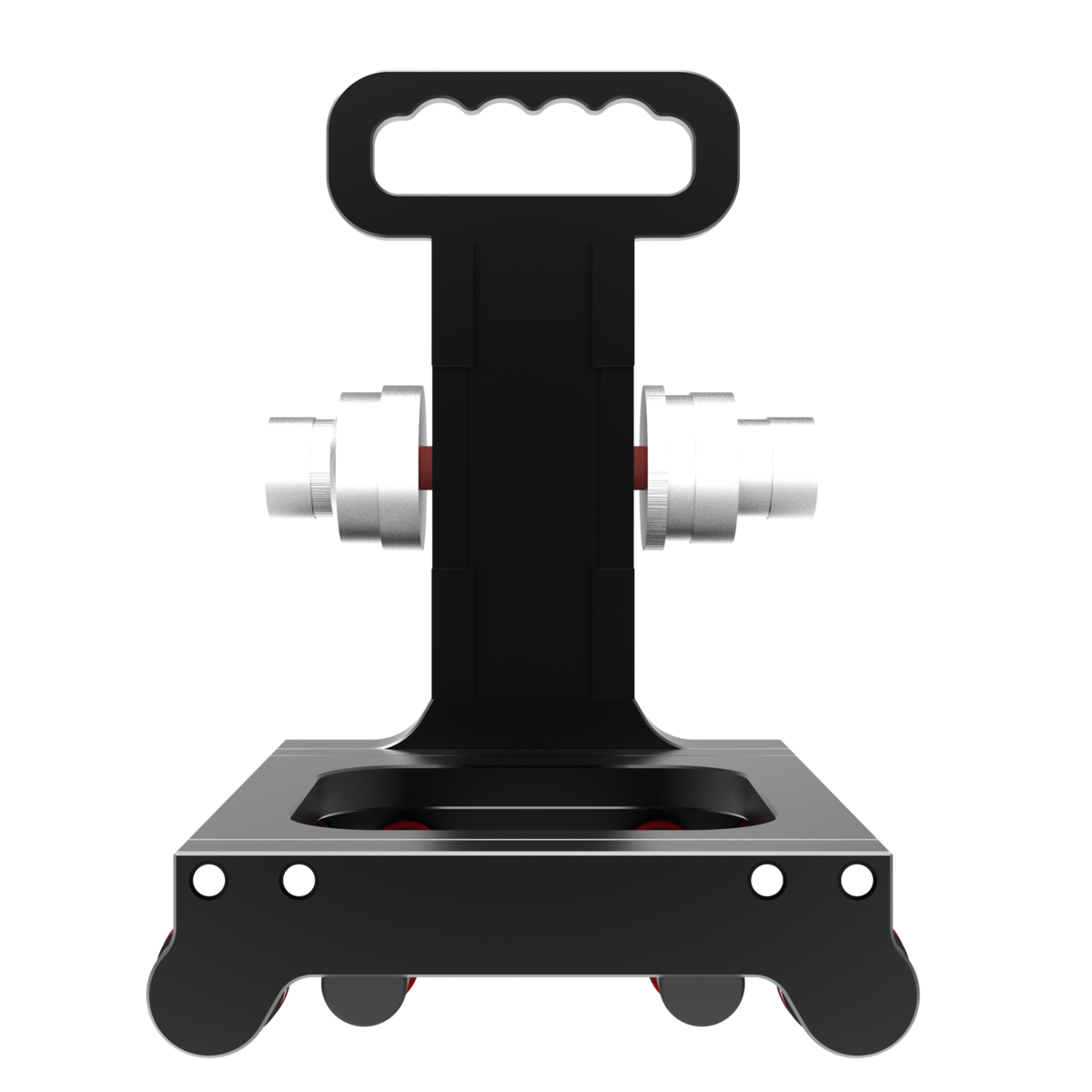

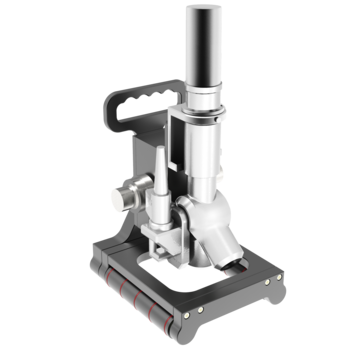

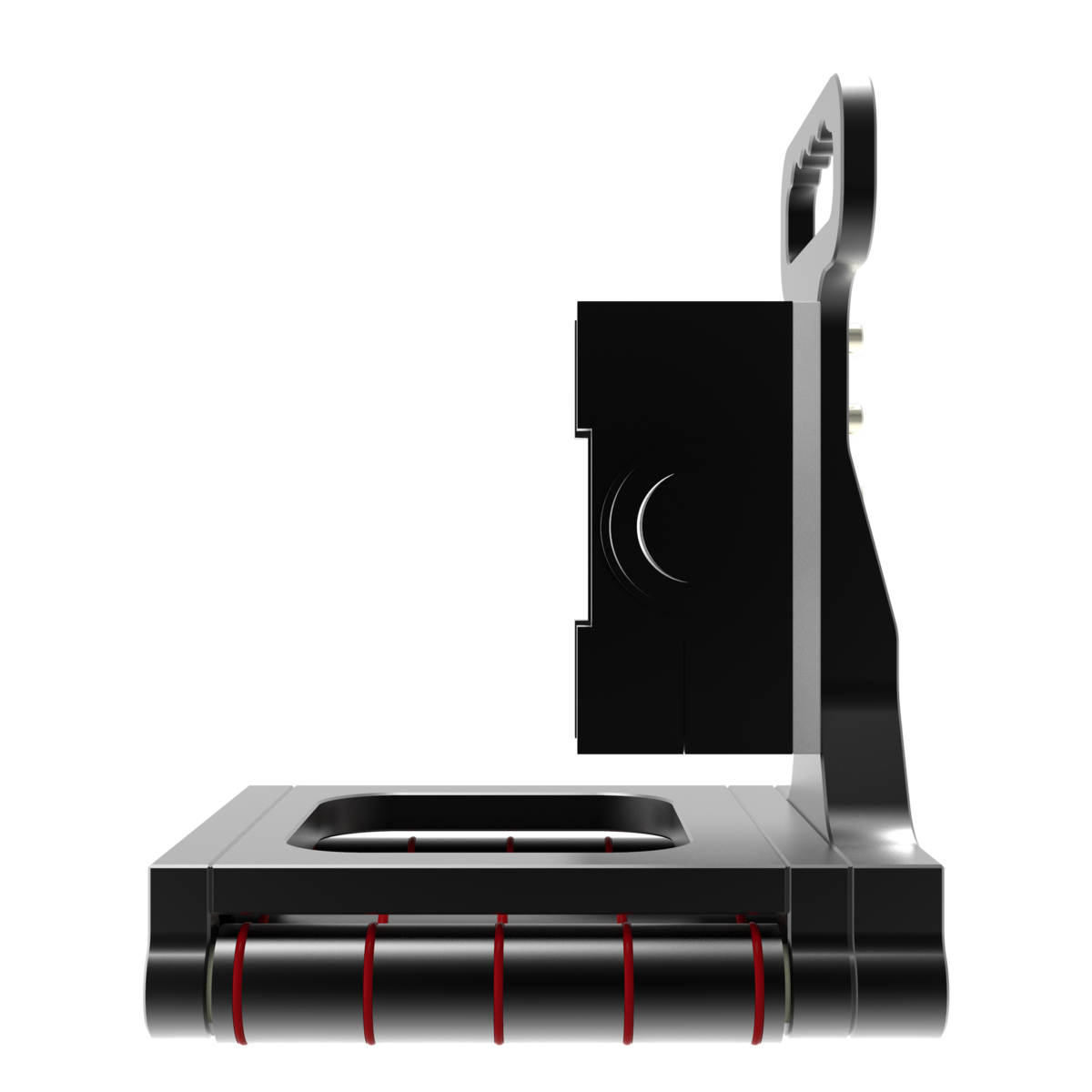

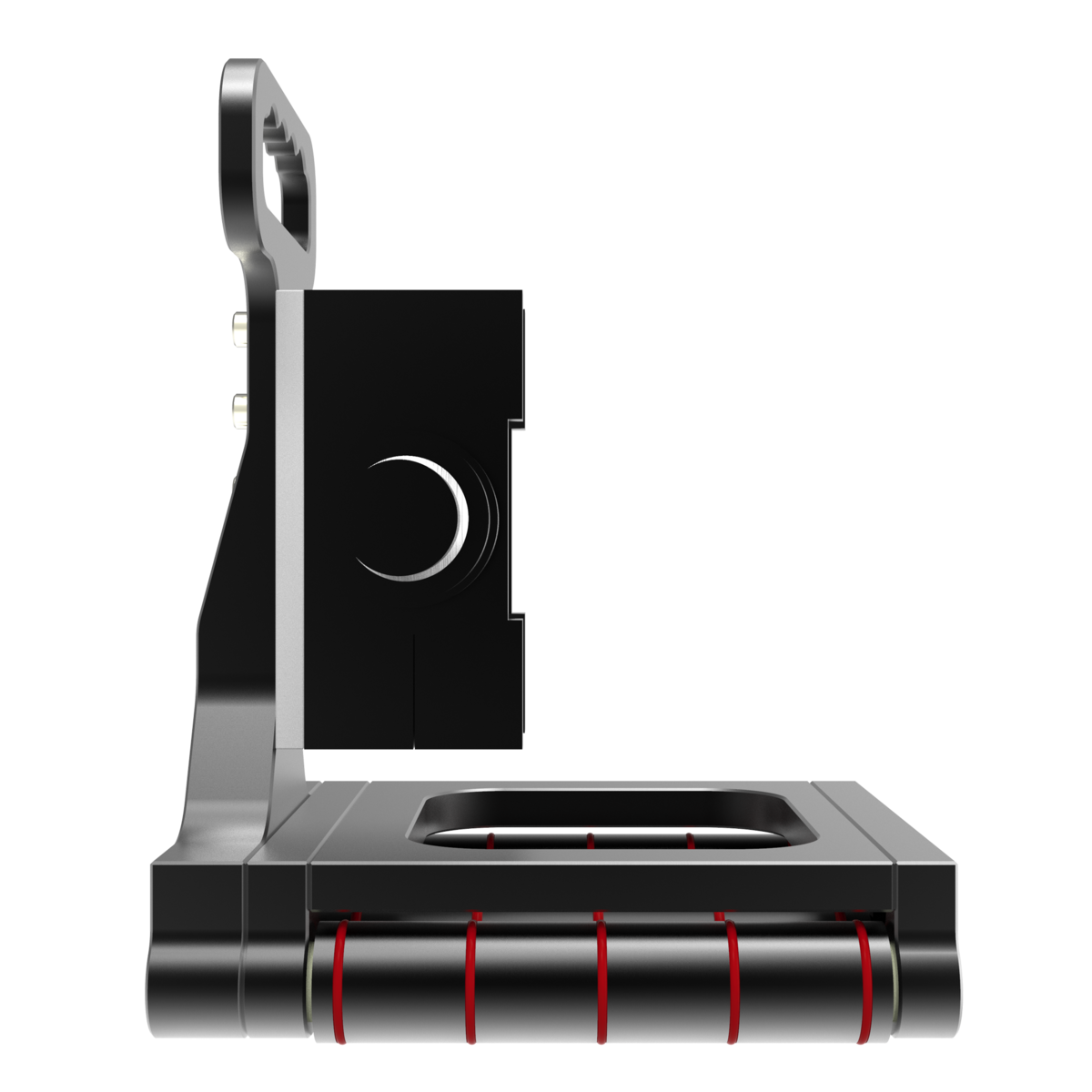

Dieses Stativ wird für Digitalmikroskope verwendet, um zylindrische Formen z.B. Walzen und leichte, große und hochempfindliche Proben zu untersuchen. Das Stativ wird samt Mikroskop auf die zu untersuchende Walze bzw. Probe aufgesetzt. Gummiringe auf den Rollen schützen die Oberfläche der zu untersuchenden Walze. Die Rollen sind in ihrer Lagerung gebremst. Somit ergibt sich eine stabile Lage, welche auf dem Umfang auch korrigiert werden kann.

Flexibel anpassbar auf Ihr Mikroskop und für unterschiedliche Proben

Ideal zur manuellen, mobilen und günstigen Inspektion von großen Proben

Ermöglicht eine flexible Prüfung von Walzen verschiedener Durchmesser und großer, empfindlicher gerader Proben

Besonders leicht und stabil für die Inspektion von großen, dünnen Blechen sowie Glassubstraten z.B. Druckplatten, Solarpanels

Unendlicher horizontaler Verfahrweg durch Rollen mit vertikalen Verstellbereich von 60 mm für das Mikroskop

Optionen:

Erweiterbar mit Schwalbenschwanz-Interface
Anbausatz (Rollen) zur Anpassung des Arbeitsabstandes verschiedener Objektivtypen
Zusatzrollen innen für die Messung für kleinerer Durchmesser von Walzen
Versteller für X-Y-Offset
Kombinierbar mit motorischem Z-Hub

Anwendungsbereiche

Hochauflösende Inspektion von Walzen, Druckwalzen, große Druckplatten verschiedenster Druckverfahren, großen, dünnen Blechen sowie Glassubstraten z.B. Solarpanels, Chips, Transportables Messmikroskop, Vermessung von Strukturen auf Walzen unterschiedlicher Größe, Inspektion von flachen und zylinderförmigen Produkten mittels Mikroskop, Tiefenmessung, Vermessung / Inspektion von Druckplatten, -folien, -filmen oder Filmmontagen, Prüfsysteme für die Druckindustrie, Klassifizierung von Oberflächenfehlern

Spezifikationen

782444:005.26		X	Y	Z
Verfahrweg	[mm; deg]	(2.5)	(2.5)	40
Wiederholgenauigkeit unidirektional	[µm; deg]	± 0,005	± 0,005	± 0,005
Wiederholgenauigkeit bidirektional	[µm; deg]	± 0,01	± 0,01	± 0,01
Max. Last	[kg]			5
Antrieb		manuell	manuell	manuell

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
