Mobiles Mikroskop-Stativ für große Platten | Vermessung von großen, empfindlichen Proben
Inspektion und Mikroskopie

782300:147.26

Hochpräzise, flexible und mobile Inspektion

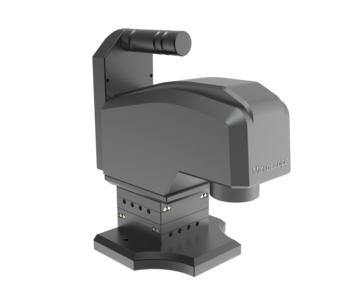

Dieses Stativ wird für Digitalmikroskope verwendet, um große und hochempfindliche Proben zu untersuchen. Das sehr robuste Stativ, bestehend aus dem zuverlässigen Mikrotisch MT130-50-SM, wird samt Mikroskop auf die zu untersuchende Probe aufgesetzt.

Flexibel anpassbar auf Ihr Mikroskop und für unterschiedliche Proben

Ideal zur manuellen, mobilen und günstigen Inspektion von großen Proben

Ermöglicht eine flexible Prüfung direkt vor Ort in der Produktion

Besonders stabil für die Inspektion von großen Blechen sowie Glassubstraten z.B. Druckplatten, Solarpanels

Messung erfolgt durch direktes Aufsetzen auf der Probe und verfährt 50 mm in X und Y

Besonderheiten:

Ausführungen für Reinraum ISO 14644-1 auf Anfrage
Stabiler Henkel für einen leichten und sicheren Transport

Anwendungsbereiche

Hochauflösende Inspektion großer Druckplatten verschiedenster Druckverfahren, großen Blechen sowie Glassubstraten z.B. Solarpanels, Chips, transportables Messmikroskop, Vermessung von Strukturen unterschiedlicher Probengröße, Inspektion von flachen Produkten mittels Mikroskop, Tiefenmessung, Vermessung / Inspektion von Druckplatten, -folien, -filmen oder Filmmontagen, Prüfsysteme für die Druckindustrie, Klassifizierung von Oberflächenfehlern

Spezifikationen

782300:147.26		X	Y
Verfahrweg	[mm]	50	50
Wiederholgenauigkeit unidirektional	[µm]	± 2.3	± 2.3
Wiederholgenauigkeit bidirektional	[µm]	± 4.3	± 4.3
Positioniergeschwindigkeit	[mm/s]	20	20
Max. Last F_x	[N]	45	45
Max. Last F_y	[N]	95	95
Max. Last F_z	[N]	95	95
Antrieb		Kugelgewindetrieb	Kugelgewindetrieb
Feedback		Open Loop	Open Loop

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
