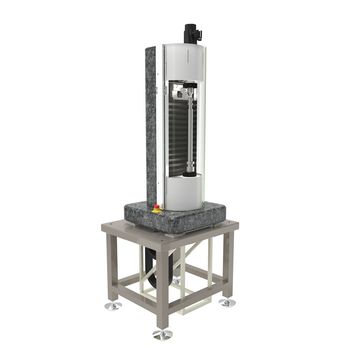

Wellenprüfstand für Rundlauf, Rundheit und Zylinderform | Messbereich: Max. Länge 400 mm / Ø 35 mm
Inspektion und Mikroskopie

782492:001.26

Universelle Rundheitsmessung von zylindrischen Objekten

Um die Zylindrizität von geschliffenen Spindeln zu messen, ist der Einfuss der Schwerkraft störend. Folglich wird hier der Messling vertikal zwischen Spitzen aufgenommen. Die Spitzen in den Dreheinheiten werden im montierten Zustand überschliffen um den Exzentrizitätsfehler auf ein Minimum zu reduzieren. Für die Vertikalbewegung des Sensors sind Kugelumlaufführungen direkt auf einem Granit montiert, was minimale Ablauffehler garantiert.

Universeller Prüfstand für Längen bis 400 mm und Ø 35 mm

Ideal für universelle Rundlauf-, Rundheitsprüfungen und Prüfung der Zylinderform von Musterwellen mit optischen Abstandssensor

Genauigkeitsklasse < 1 µm

Hochgenaue Ausrichtung Welle / Linearachse

Gleichlauf der zwei Drehantriebe

Optionen:

Erweiterbare Verfahrwege
Anpassung an den Prozess: Apertur, Probenhalterung, Erweiterung zusätzlicher (motorisierter) X/Y-Achsen
Angepasste Vibrationsentkopplung
Sicherheitskonzept und -technik (Not-Aus, Türschalter, Lichtgitter, Laserscanner, STO, SLS)
Individueller Aufbau mit Gestell, Umhausung oder Einbindung in den Prozess
Kundenspezifische Entwicklung mit 3D-Entwurf, Prototypen, Serienproduktion

Spezifikationen

782492:001.26		Z	Rz
Verfahrweg	[mm; deg]	800	-
Rel. Geradheitsabweichung	[µm; deg]	± 1	± 1
Rel. Ebenheitsabweichung	[µm; deg]	± 1	-
Rundlauffehler	[µm; deg]	-	2
Taumelfehler	[µm; deg]	-	2
Positioniergeschwindigkeit	[mm/s; deg/s]	125	120
Max. Geschwindigkeit	[mm/s; deg/s]	250	240
Max. Probengröße	[mm]	Ø 35 mm / Länge 400 mm
Länge X Breite x Höhe	[mm]	700 x 600 x 1800 mit Gestell / 500 x 500 x 1050 ohne Gestell
Gewicht	[kg]	315 (mit Gestell)
Antrieb		Kugelgewindetieb gerollt 1432.506/5.12.651.697
Spindelsteigung		5
Führung		Profilschiene	Kreuzrolle
Motor		AC-Servo	AC-Servo
Feedback		Linearmesssystem	Motor-Encoder
Optionale Zusatzausstattung		Mit oder ohne Bremse, Vibrationsdämpfung, Umhausung, Sicherheitskonzept und -technik (Not-Aus, Türschalter, Lichtgitter, Laserscanner, STO, SLS)
Varianten Reinraum		bis Reinraum Klasse ISO 6 (höher auf Anfrage)
Varianten Strahlung		UV, DUV (EUV, Röntgen, Gamma auf Anfrage)
Varianten Magnetismus		magnetisch (magnetarm auf Anfrage)
Varianten Vakuum		auf Anfrage

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
