3D Pharma Druck Portal (Reinraum) | XYZ Positioniersystem für den automatisierten 3D Druck von Tabletten, Polypillen und Medikamenten | Verfahrwege bis 600 mm
Additive Fertigung / 3D Druck

782300:176.26.2

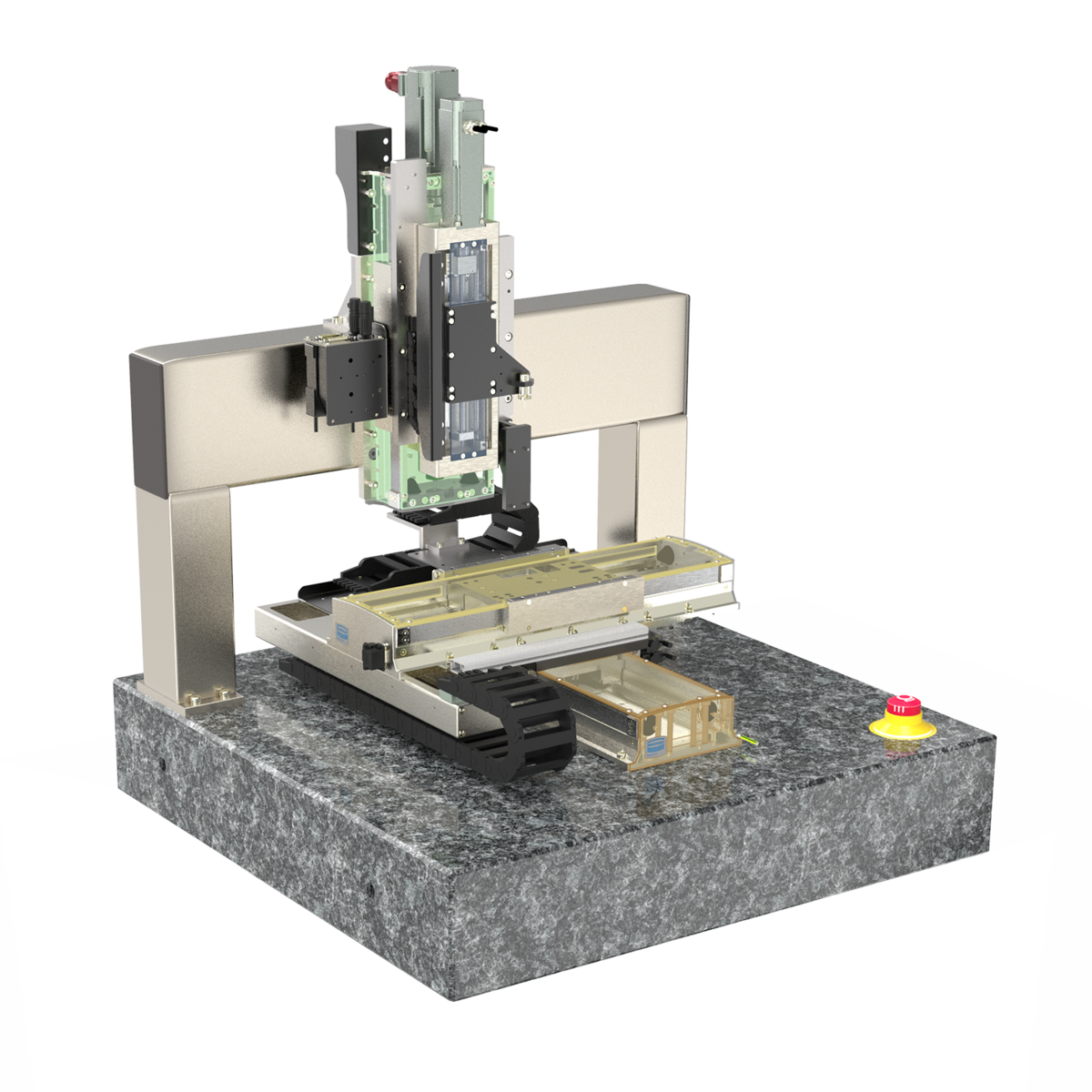

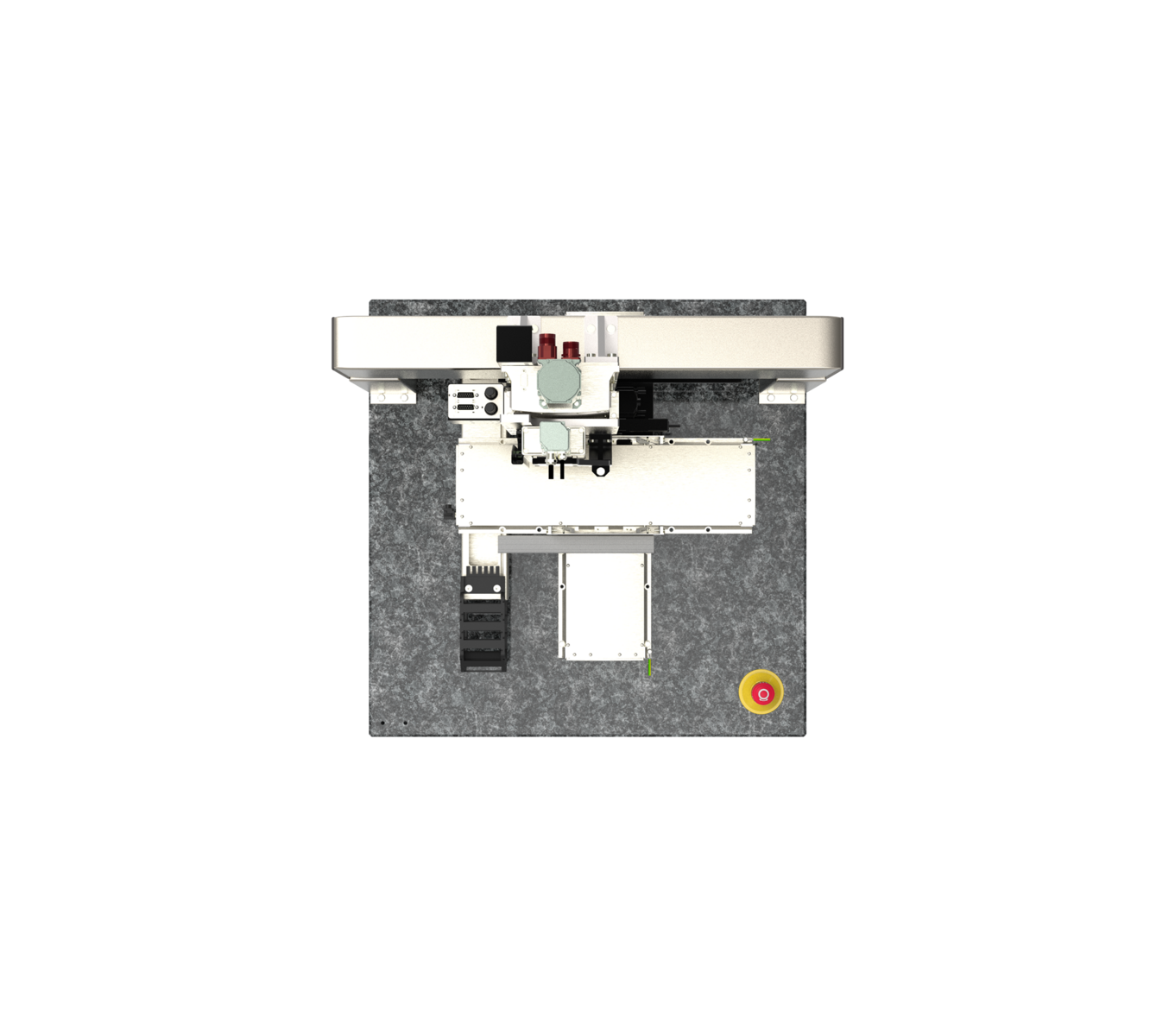

Hochpräzises Portal zum 3D-Druck in der automatisierten pharmazeutischen Produktion

Dieses XYZ Positioniersystem eignet sich für den modularen Auf- und Ausbau von automatisierten Fertigungsanlagen in der Pharmazie.

Der kundenspezifische Druckkopf an Z-Achse bewegt sich extrem schnell mit bis zu 1000 mm/s über die Träger im Bereich von 300 x 200 mm. Es ist flexibel anpassbar an unterschiedliche Fertigungstechnologien wie dem Schichtaufbau, dem Drucken von Mikropartikeln oder der Herstellung per Düsen und vieles mehr. Mit einer Präzision im Submikrometerbereich können Sie für die sofortige oder verzögerte Wirkstoffzusammensetzung die räumliche Struktur eines Medikaments hochpräzise drucken und weitere individuelle Kombinationspräparate herstellen.

Ideal für die flexible und automatisierte 24/7-Produktion

Ideal für den 3D Druck von Tabletten mit verzögerten Wirkstoffzusammensetzungen, Polypillen und Kombinationspräparaten

Zwei Z-Achsen für die Integration von zwei Prozessen gleichzeitig wie ein zweiter Druckkopf oder für Sensoren für die Qualitätskontrolle

Hoher Durchsatz durch Verfahrwege von 300 x 200 x 100 mm, erweiterbar auf 600 x 600 x 100 mm

Extrem hohe Wiederholgenauigkeiten bis 0.4 µm für den 3D-Druck

Reinraumtauglich mit hoher Lebensdauer und langen Wartungsintervallen

Flexibler Auf- und Ausbau von Produktionsanlagen durch die leichte Integration in Taktstraßen und ein modulares Anreihen mehrerer Portale

Optional erweiterbar:

Ausbau mit bis zu fünf kräftigen, sekundären Z-Achsen für die Integration weiterer Druckköpfe, Kameras oder Sensoren
Inline-Inspektion für die Qualitätssicherung mit zusätzlichen Sensoren und Kameras über den Alu-Profilaufbau hinter der Z-Achse
Anpassung der Verfahrwege für die Produktionsfläche
Sicherheitsumhausung
Grundplatte aus Granit oder Aluminium
Kundenspezifische Anpassung des Druckprozesses
Ausführungen für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage)

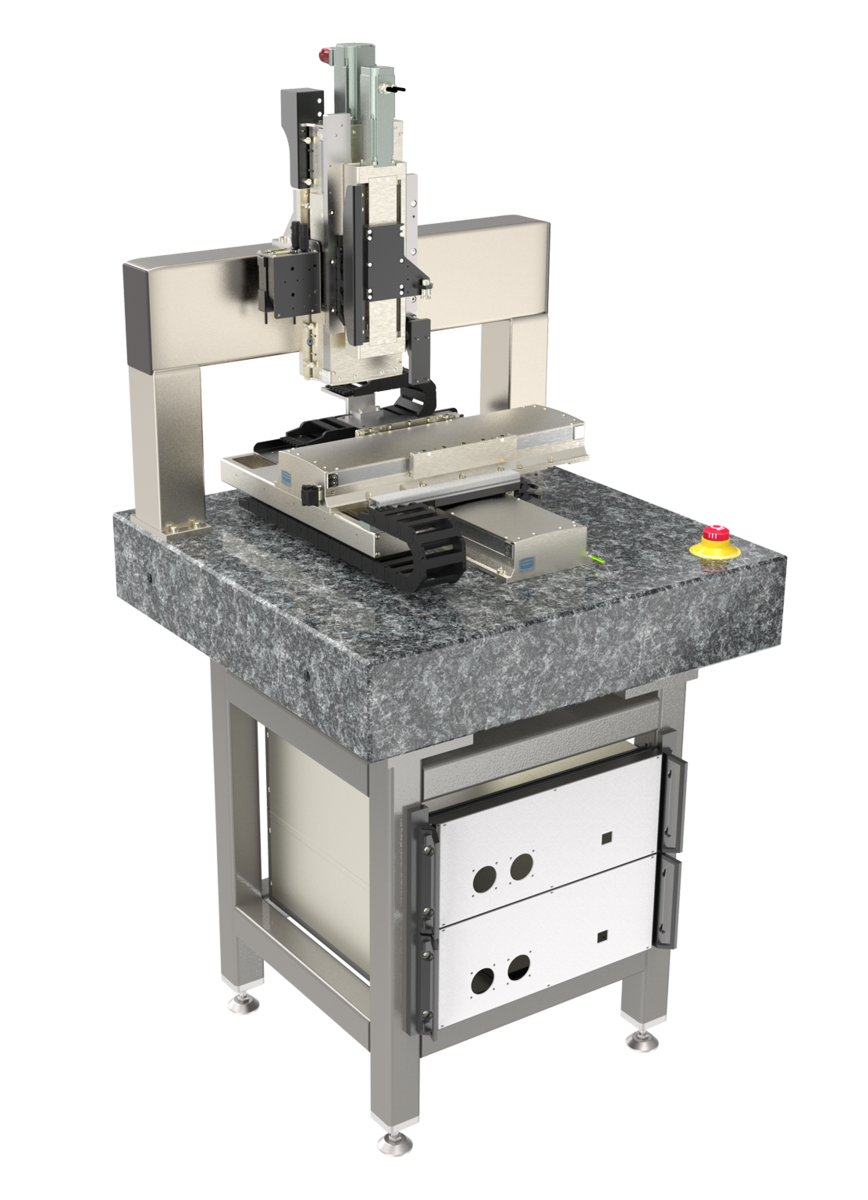

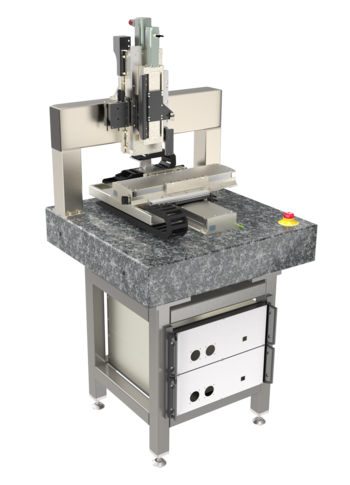

Im Gestell integrierte gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware

Zuverlässige Standardkomponenten mit modernen Sicherheits-, Dokumentations- und Steuerungskonzepten

Das Positioniersystem besteht aus den zuverlässigen Lineartischen der PLT-Familie, hochpräzisen Linearmesssystemen und einer modernen Motion-Control-Architektur. Diese Komponenten erfüllen seit Jahrzehnten alle Anforderungen an Genauigkeit und Prozesssicherheit in unterschiedlichen Serien.

Für die mit dem sensiblen Endprodukt dringend erforderlichen Dokumentationszwecke, ist das System in der Lage, sämtliche Betriebs- und Steuerungsparameter chargen bezogen in Echtzeit zu loggen, speichern und auszugeben.

Dieses Positioniersystem erfüllt das Sicherheitskonzept nach Performance Level e.

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsfelder

Automatisierter 3D-Druck von Tabletten, Polypillen, Medikamenten, Arzneistoffen, Mikropartikeln, Polylactiden, Polyvinylalkohol und Ethylenvinylacetat, Hydrogelen, UV-vernetzbare Harze, Lösungen, Feuchtgranulate

Spezifikationen

782300:176.26		X	Y	Z _Zustellung	(Z _Druck 1 … 5)
Verfahrweg	[mm; deg]	300	200	100	100
Wiederholgenauigkeit unidirektional	[µm; deg]	± 0.4	± 0.4	± 0.5	± 0.5
Wiederholgenauigkeit bidirektional	[µm; deg]	± 0.5	± 0.5	± 0.8	± 0.8
Positoniergeschwindigkeit	[mm/s; deg/s]	250 - 630	250 - 630	130	80
Max. Last	[N]	520	380	60	20
Motor		Dynamischer Linearmotor (eisenbehaftet)	Dynamischer Linearmotor (eisenbehaftet)	AC-Servo	AC-Servo
Antrieb				Kugelgewindetrieb	Kugelgewindetrieb
Feedback		Linearmesssystem	Linearmesssystem	Linearmesssystem	Linearmesssystem

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
