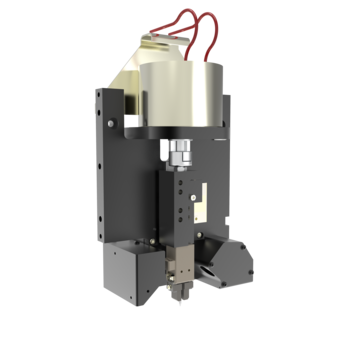

3D Kontakt-Druckkopf für hochdynamische Anwendungen (Reinraum) | Hochpräzise und viskositätsunabhängiger Druck verschiedener Materialien
Additive Fertigung / 3D Druck

782420:004.26

Schnelle kurze Bewegungen mit hoher Präzision in der Vertikalen

Dieses hochpräzise Positioniersystem ist speziell für kostengünstige Kontakt-3D-Druckverfahren entwickelt. Der Druckkopf wird durch einen Voice Coil betätigt, damit beim Druckvorgang die Probe mit minimalem Abstand zum Träger hochdynamisch und exakt positioniert wird. Somit können kleinste Medien viskositätsunabhängig hochpräzise mit extrem schnellen Bewegungen auf Träger positioniert werden, ohne diese zu beschädigen. Ein lineares Messsystem in fast Abbéscher Anordnung ermöglicht Wiederholgenauigkeiten von 1 µm und bei Bedarf besser.

Hochpräziser und viskositätsunabhängiger 3D Druck

Ideal für den kostenoptimierten Kontakt-3D-Druck

Positionierung mit extrem hohen Genauigkeiten bis zu 0.6 µm

Hochsensitive, viskositätsunabhängige additive Auftragung für eine Vielzahl an synthetischen und biologischen Materialen

Hoher Durchsatz durch kurze Hübe von 10 mm

Wartungsarmer und flexibler 24/7 Betrieb über viele Millionen Zyklen unter Reinraumbedingungen

Optional erweiterbar:

Anpassung der Hübe, Längenkombination und Steuerung
Kundenspezifische Anpassung an verschiedene Druckmaterialen: Silikon, Polymer, Gewebe, Keramiken und weitere
Sonderkonfiguration für Biotechnologie, Medizintechnik, Pharma, Halbleiter
Ausführungen für Reinraum ISO 14644-1 Klasse 6 (bis Klasse 1 auf Anfrage)

Individuelle Erweiterungen und Anpassungen

Die Engineering-Leistungen umfassen die Anpassung der Systeme an Ihre Struktur und die gewünschten Steuerungen. Darüber hinaus entwickeln wir Prototypen und passen die Systeme gerne an die Umgebungsanforderungen Ihrer Anwendung an, z.B. Partikelemission, Strahlung, Temperatur, Präzisions-Sonderteilefertigung, Arbeitshöhe, Kollisionsschutz, Sicherheitskonzept, Kompensationsfaktor und -filter, Sensorhalterung, Bremse, Entkopplung, Sonderschmierung, Sonderfarben, Halter, Adapter, Sondermotoren mit Pharmazulassung, Umfangreiche Dokumentationen, Testprotokoll, Lebensdauertests

Anwendungsfelder

3D-Druck von biologischen und synthetischen Materialien, Additive Fertigung von Tabletten und Medikamenten, Chip-Systeme, Automatisierung in der Chip-Herstellung, Digitaldruck

Spezifikationen

782420:004.26		Z
Hub	[mm/deg]	10
Wiederholgenauigkeit unidirektional	[µm]	± 0.6
Wiederholgenauigkeit bidirektional	[µm]	± 1
Positioniergeschwindigkeit	[mm/s]	25
Max. Last	[kg]	± 0.05
Motor		DC-Motor
Antrieb		Tauchspule
Feedback		Linearmesssystem

Änderungen vorbehalten. Werte gelten für Einzelachsen mit unseren Controllern. Hier angegeben sind typische Werte für eine Standardausführung. Durch individuelle Anpassungen und bei genauer Kenntnis Ihrer Anwendung können deutlich verbesserte Werte erreicht werden.
