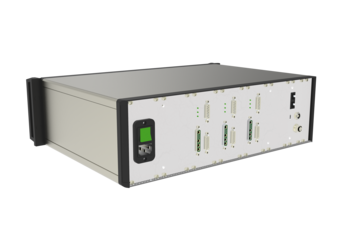

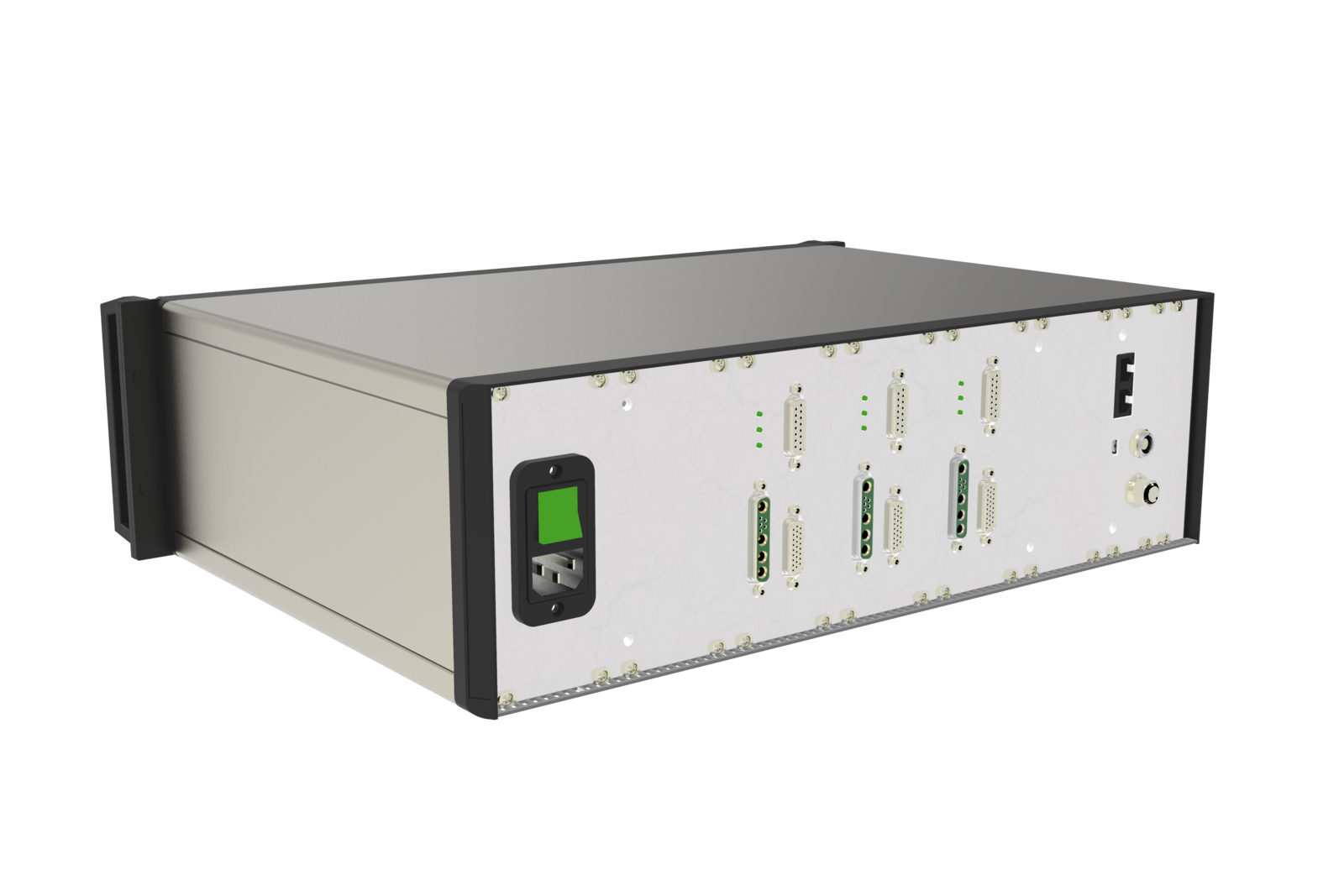

FMC 250/280
48V/80V
Die FMC280 ist von der Hardware sehr ähnlich der FMC220, zeichnet sich jedoch durch wesentlich höhere Ströme und eine etwas höhere Spannung aus. Von der Systemschnittstelle und Programmierung sind beide Systeme identisch.
Im Gegensatz zur FMC220 wird dieser Controller in einem 19“ Rack geliefert. Eine lineare Fehlerkompensation ist optional erhältlich.
Die FMC250/280 eignet sich insbesondere für unser größeren XY-Tische wie KT470 aufwärts und auch Tische der PLT-Reihe, wenn nicht die maximalen Geschwindigkeiten abgefordert werden.
| Bezeichnung | FMC 250 | FMC 280 |
| Bahn | nein | nein |
| Gantry | ja | ja |
| Achsen (maximal) | 9 (128) | 9 (128) |
| Schrittmotor SM | ja | ja |
| Gleichstrommotor DC | ja | ja |
| Servomotor AC / BLDC | begrenzte Geschwindigkeit | begrenzte Geschwindigkeit |
| Linearmotor eisenlos EDLM | begrenzte Geschwindigkeit | ja |
| Linearmotor eisenbh. DLM | nein | begrenzte Geschwindigkeit |
| Piezomotor PM | nein | nein |
| Nanomotion Piezo NM | nein | nein |
| maximale Motorspannung | 24V … 48V | 24V … 80V |
| maximaler Motordauerstrom | 8A | 10A |
| absolutes Messsystem | ja | ja |
| analoges Messsystem | ja | ja |
| Dual loop Encoder | ja | ja |
| max. Zählfrequenz digital | 40Mhz | 40Mhz |
| max. Zählfrequenz analog | 450kHz | 450kHz |
| Kompensation | optional, linear, mitSonder-Firmware | optional, linear, mitSonder-Firmware |
| RS232 / USB | ja | ja |
| Ethernet | ja | ja |
| Bus | CAN, CANopen, EtherCAT | CAN, CANopen, EtherCAT |
| I/O (z.B. für Bemse) | (2 in, 2 out) je Achse, Joystick | (2 in, 2 out) je Achse, Joystick |
| STM Quick Access | ja | ja |
| Not-Aus | ja | ja |
| Safe Torque Off | optional | ja |
| Safe Speed Control | nein | optional |
| Gehäuse | 19“ Rack 3HE | 19“ Rack 3HE |
