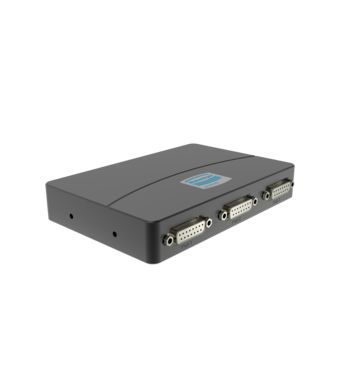

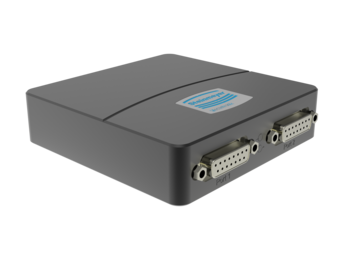

FMC 220

24V

Vielfältig kombinierbarer Controller - ideal für den flexiblen und modularen Systemaufbau

Der kompakte Controller verfügt über eine sehr gute Regelperformance bei kleinen Achssystemen mit geringer Antriebsleistung. Er erreicht damit hochpräzise und dynamische Bewegungen. Durch sein flexibles und modulares Konzept eignet er sich insbesondere für einen individuellen Systemaufbau und -ausbau.

  • Ideal für Anwendungen im kleinen Leistungsbereich bis 24V Zwischenkreisspannung (z.B. Pick-and-Place, Point-to-Point)
  • Steuerung von 1 – 128 Achsen gleichzeitig
  • Sehr gutes Preis-Leistungs-Verhältnis

Steuerungsmöglichkeiten

  • Standalone-Steuerung
  • Positions-, Drehzahl- und Drehmomentregelung
  • Erstellung von Positions- und Geschwindigkeitsprofilen mit Trapez- und Sinusrampen
  • Umfassende Positioniermöglichkeiten: Punkt-zu-Punkt, elektronische Getriebe, elektronisches Camming
  • Steuerbare Antriebe: Schrittmotor, DC-Motor, 3-Phasen-Motoren z.B. AC-Servo, Torquemotor, Linearmotor
  • Feedback: Inkrementalgeber, SinCos z.B. Linearmesssystem, Motor-Encoder, Winkelmesssystem


Software

  • EasyMotion Studio zur Einstellung, Setup (Regelparameter, Schutzeinrichtungen, u.a.), Erstellen von Programmfunktionen und Stand-Alone-Applikationen
  • Optional:
    - Vorinbetriebnahme mit FMC Quick Access inkl. bereitgestellter Konfigurationsdatei
    - Inbetriebnahme und Steuerung als Plug-and-Play-Lösung (ohne besondere Programmierkenntnisse nutzbar) oder für die Programmierung eigener Anwendungen


Programmierung

  • Bibliothek zur Anbindung an PCs z.B. LabView sowie DLL für C, C++, C#, Delphi, Python, MATLAB, Visual Basic (MS Windows und Linux)
  • Bibliothek zur Anbindung an SPS z.B. Siemens, B&R
  • Schnittstellen: USB, RS-232, CAN-Bus (TML-CAN, CANopen mit CiA-Profilen 301, 305, 402)


Weitere optionale Anpassungsmöglichkeiten

  • Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware mit FMC Quick Access

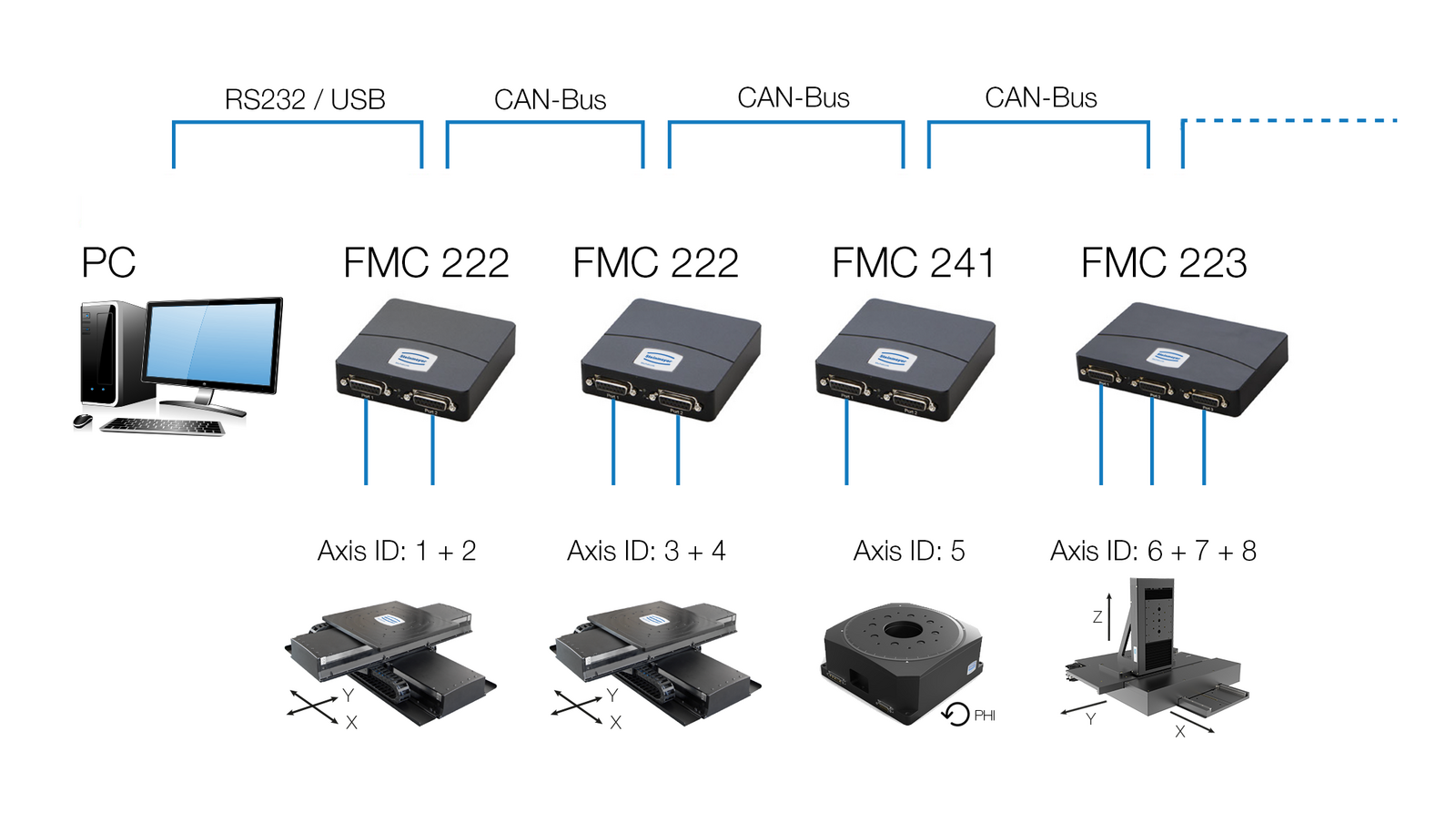

  • Steuerung von bis zu 128 Achsen in einem Netzwerk über eine PC-Schnittstelle mittels FMC-Link
  • Nutzung als Schaltschrankmodul mit Adapter zur Hutschienenmontage
  • Steuerung mit Joystick

Anwendungsfelder

Hochpräzise und dynamische Anwendungen im Labor / Analytik, Pick-and-Place, Point-to-Point, Inspektionssysteme, Vakuumsysteme, Mikroskopie, Mikrolaserbearbeitung, Mikromontage, Interferometrie, Scanner für Mikroskope 3D Inspektion, AOI Automatisch optische Inspektion, Medizinische Bildgebung, Kamerasysteme, Laborbildgebung, Mikromanipulatoren

Download Manual

Bezeichnung FMC 220
Bahn nein
Gantry ja
Achsen (maximal) 1 - 3 (128)
Schrittmotor SM ja
Gleichstrommotor DC ja
Servomotor AC / BLDC begrenzte Geschwindigkeit
Linearmotor eisenlos EDLM begrenzte Geschwindigkeit
Linearmotor eisenbh. DLM nein
Piezomotor PM nein
Nanomotion Piezo NM nein
maximale Motorspannung 24V…36V
maximaler Motordauerstrom 2A
absolutes Messsystem nein
analoges Messsystem ja
Dual loop Encoder nein
Kompensation optional, linear, mit Sonder-Firmware
I/O (z.B. für Bemse) (1 in + 1 out) je Achse, Joystick
PSO nein
Inbetriebnahmesoftware Quick Access, Easy Motion Studio
Bibliothek zur Anbindung an PC LabView sowie DLL für C, C++, C#, Delphi, Python, MATLAB, Visual Basic (MS Windows und Linux)
Bibliothek zur Anbindung an SPS Siemens, B&R
Schnittstellen USB, RS-232, CAN-Bus (TML-CAN, CANopen mit CiA-Profilen 301, 305, 402)
Not-Aus nein
Safe Torque Off nein
Safe Speed Control nein
Gehäuse Kompaktgehäuse und Netzteil
