Wafer und Chip Inspektion / Vermessung

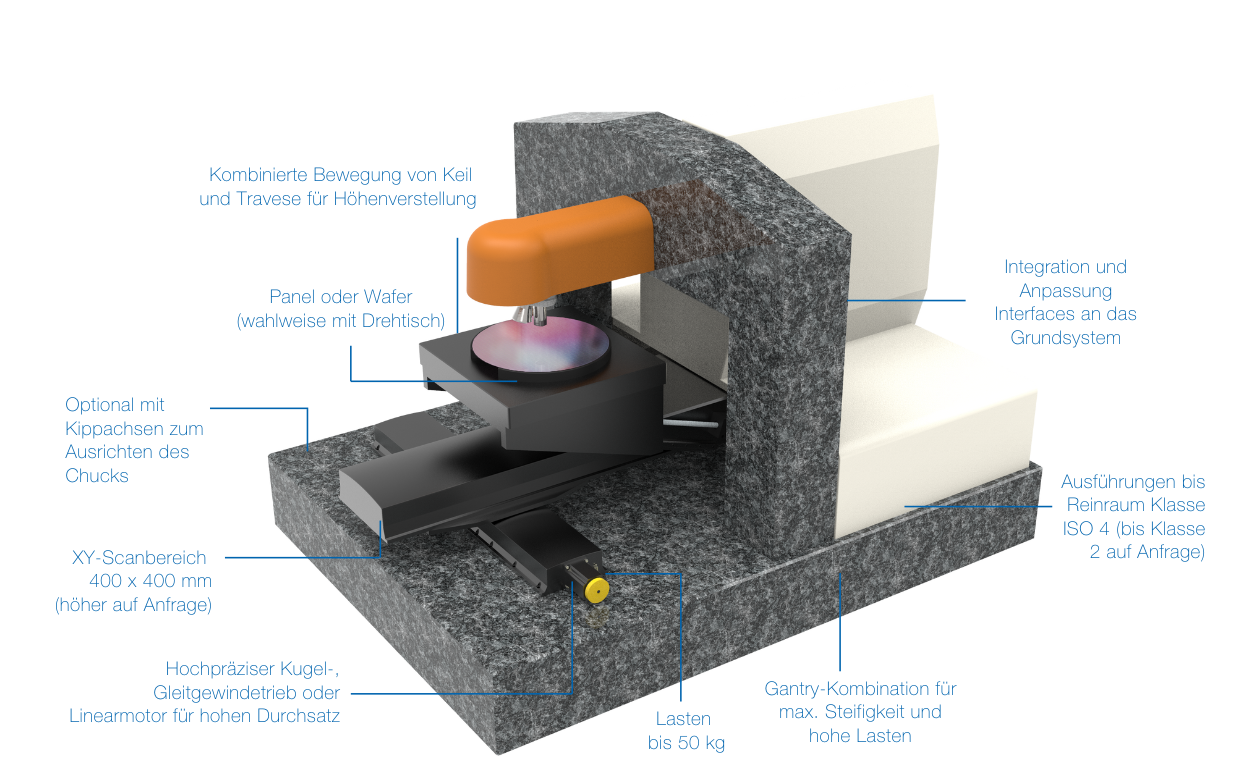

Für Sie finden wir kundenspezifische Lösungen für die berührungslose optische Inspektion von Wafern, Probe Cards, Dies und Mikrochipkomponenten. Hierzu bieten wir Systeme zur Schichtdickenmessung, Kontaktierungsprüfung, elektrische Charakterisierung, Messkopfpositionierung, Probenmanipulation und Vermessung von Wafer-Mikrostrukturen im Nanometerbereich.
EUV know-howMaterialauswahl, Nanometer-Beschichtung, angepasste Schmierstoffe / Schmierstoffreiheit, Reinheit | bis 10 Mio. ZyklenLuftlagerung, Lebensdauertests, integrierte Wartungskonzepte / Wartungsfreiheit | 5 NanometerUnd noch höhere Präzision für sämtliche XYZ-Rx-Ry-Rz Bewegungen
|
Individuelle Anpassung und Entwicklung Ihrer Innovaiton
- Optimale Positionierlösung für Ihre Anwendung mit einem schnellen, kostenfreien 3D-Entwurf
- Design von Funktionsmustern, Prototypen bis zur Serie
- Integrierte Entwicklung Ihrer Mechanik, Elektronik und Software
-
Serienfertigung Ihrer Innovation auf > 3.900 m² Produktionsfläche
Senden Sie uns online Ihre Anforderungen
Anpassung an Ihre spezifischen Prozessbedürfnisse
Reinraumsysteme bis ISO 2
Auf mehr als 100 qm Reinraumfläche fertigen wir ausschließlich hochpräzise und partikelfreie State-of-the-art-Technology für Reinraumsysteme bis ISO 14644-1 Klasse 2.
Mehr zur SerienentwicklungVakuum-Standardachsen bis 10-12
Unsere hochpräzisen modualaren Vakuumachsen für Linear-, Hub-, Dreh-, XY-Positionierungen haben sich über Jahrzehnte bewährt. Sie halten den extremsten Lebensdauertests im 24/7-Betrieb stand.
Zu den Vakuum-StandardachsenIndividuelle Lebensdauertestss
Wir übernehmen für Sie die Durchführung von Lebensdauertests auf unseren zahlreichen Universalmessständen für verschiedene Prüfszenarien in unseren Messtechniklabors.
Mehr zu Test und Messung
